Modelo: UB-138
Adaptador LowProfile PCI-e x4 con 2 puertos USB 3.1 SuperSpeed+ 10 Gbits/seg (SSP)
1 Puerto Tipo A hembra Estándar + 1 Puerto Tipo-C hembra
Chipset AsMedia ASM1142

Siguiendo las exigencias de mayores velocidad de transferencia para transmitir grandes volúmenes de datos, diseños más compactos y tamaños cada vez más reducidos y nuevas necesidades funcionales para los puertos USB que hoy en día se encuentran en miles de dispositivos de uso diario, el Foro de Implementadores del USB (USB-IF por sus siglas en inglés) ha emitido en los últimos años 3 nuevas especificaciones que ennumeramos a continuación con una breve explicación de los objetivos generales perseguidos por las mismas:

a) Protocolo USB 3.1 revisión 1.0: Esta versión es una evolución de las versiones anteriores y entre sus principales objetivos se encuentra el aumentar las velocidades de transferencia y la confiabilidad utilizando conexiones del tipo USB. Para ésto se duplica el clock a utilizar en los puertos USB llevando su ancho de banda de 5 Gbits/s de la versión 3.0 a los 10 Gbits/s de esta nueva versión. También se rediseña el modo en que los datos son empaquetados y transmitidos sobre el link aumentando su confiabilidad y su inmunidad a las interferencias de los campos Electromagnéticos (EMI) y de radiofrecuencia (RFI).

b) Especificaciones para las conexiones USB TipoC: Esta normativa define una nueva serie de conectores, cables y condiciones de operación para los links USB, buscando una drástica reducción de ocupación de espacio (imprescindible en las actuales tablets y smartphones ultra-slim) y también el facilitar al máximo el uso de las conexiones USB por parte de usuarios comunes, tal que los mismos no deban preocuparse que extremo del cable va al dispositivo y cual al host ni en que orientación se deben insertar los plugs (la norma reduce drásticamente la cada vez más numerosa proliferación de plugs y receptáculos proponiendo un sólo tipo de plug y de receptáculo para todos los casos)

c) Las Especificaciones para USB Power Delivery: Estas especificaciones buscan estandarizar el uso de puertos USB como fuentes de carga de energía y alimentación para baterías, tablets, smartphones, etc. tratando también de optimizar el uso de la energia por parte de los dispositivos USB y los protocolos de administración de dicha energía por parte de los hosts USB

Desde ya lo antes dichos son sólo títulos introductorios y sería imposible desarrollar aquí todo lo establecido por dichos 3 estándares que en su conjunto con las normas complementarias son más de 2000 hojas de documentación técnica.

Lo que si es importante destacar aquí son algunos puntos que le permitan al lector por un lado valorar el producto aquí presentado y por otro evitar ser engañado por ofertas de productos de muy menores prestaciones y por lo tanto de menor valor, donde los oferentes confunden los conceptos antes expuestos:

1) Las 3 especificaciones antes indicadas son totalmente independientes entre si (si bien pueden contener alguna referencia cruzada entre ellas) y cada una de ellas se centra en aspectos distintos e independientes que hacen parte de una conexión USB.

2) El cumplimiento por un dispositivo de una cualesquiera de estas normas no requiere, ni tampoco implica, el cumplimiento o incumplimiento de las otras dos restantes. A simple modo de ejemplo el uso de los conectores y cables propuestos por la norma USB Tipo-C no requiere ni implica que la controladora o dispositivo que los usa sea cumplidor de la norma USB 3.1 (de hecho la norma USB Tipo-C nace para las conexiones USB 2.0, luego se amplia para las USB 3.0 y la versión 1.2 de la norma introduce las pocas cuestiones específicas que permiten su uso con USB 3.1)

3) Por lo tanto en toda controladora o dispositivo se debe indicar explícitamente cuales de estas 3 normas cumple (podría ser una, dos, las tres o ninguna) pues no hay inferencias posibles que el cumplimiento de alguna de ellas arrastre el cumplimiento de otra de ellas.

Esta controladora totalmente diseñada y fabricada en Taiwan utilizando un chipset AsMedia ASM1142 (considerado el "top" para USB 3.1) , le permitirá implementar en su PC o servidor dos puertos USB cumpliendo con las especificaciones de la versión 3.1 de dicha norma (ver www.usb.org ) los cuales podrán soportar velocidades de transferencia de hasta 10 Gbits/seg o sea más de 20 veces superior a las velocidades logradas actualmente con los puertos USB 2.0 y el doble de lo que ofrece USB 3.0.

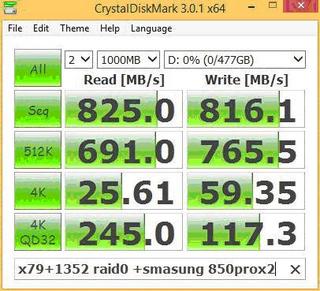

Con estos puertos Ud. podrá obtener lo máximo de performance de discos externos del tipo SSD altos de gama llegando a alucinantes performances de 825 Mbytes/seg como muestra el siguiente benchmark realizado por el fabricante de la placa, el cual nos provee dichos datos

La controladora provee un puerto USB 3.1 Tipo A y otro puerto USB 3.1 Tipo-C a fin de que Ud. pueda cubrir la diversidad de conectividad requerida por los dispositivos actuales (generalmente usando puertos tipo A) y los nuevos dispositivos llegando al mercado (la gran mayoría con conexión Tipo-C). Adicionalmente ambos puertos cumplen mecánicamente, eléctricamente y lógicamente con lo establecido por las normas USB Power Delivery, por lo cual Ud. los podrá utilizar para alimentar y/o cargar en forma rápida, segura y controlada las baterías de tablets, smartphones, discos externos o packs de baterías usados para extender la carga de energía que se dispone sobre una amplia gama de dispositivos que admiten tales packs

Funcionalidades y Especificaciones:

• Provee a su equipo de 2 puertos USB 3.1 externos

• Ofrece 1 Conector USB Tipo A hembra, compatible con los conectores tipo A antes pre-existentes en USB 1.1 y USB 2.0 y aceptando el nuevo plug Tipo A de 9 contactos para USB 3.0 y USB 3.1

• El segundo puerto, también USB 3.1,  es implementado utilizando un conector Tipo-C hembra de 24 contactos acorde con la especificación USB Tipo-C vrs 1.2

• Basada en chipset Asmedia ASM1142, reconocido mundialmente como el "top" en calidad y compatibilidad para puertos USB 3.1 cuyas características puede ver en AsMedia Technology Inc.

• Placa con factor de forma del tipo "low profile" especialmente apta para PCs de rack e industriales.

• Es provista con dos brackets: uno para uso en gabinetes LowProfile y el otro FullHigh para los gabinetes estándar.

• Utiliza para conectarse al host una ranura PCI-e x4 Lane

• Dispone un conector estándar de alimentación tipo SATA 15 contactos para tomar corriente adicional provista a los puertos directamente desde la fuente del PC

• Cumple plenamente con la especificación PCI-e 3.0

• Puede ser utilizada en motherboards con ranuras de expansión PCIe 1.0, PCIe 2.0 y PCIe 3.0 ( x4 ó x8 ó x16) (Sin embargo para poder obtener la máxima performance en USB 3.1 una ranura PCIe 2.0 o PCIe 3.0 x4, x8 ó x16 es requerida)

• Plena compatibilidad e interoperatividad con dispositivos USB 3.0, USB 2.0 y USB 1.1

• Soporta velocidades de transferencia de hasta 10 Gbps en cada puerto (los puertos ofrecidos son totalmente independiente entre ellos)

• Velocidades de transferencia de  1.5/12/480 Mbps  5 Gbps ó 10 Gbps (dependiendo del dispositivo conectado a la puerta)

• Cumple plenamente con la Especificación USB Power Delivery vrs. 1.2

• Puede proveer hasta 2 A a 5 V CC en el puerto tipo A y hasta 3 A a 5 V CC en el puerto Tipo-C

• Cumple las especificaciones xHCI (Intel eXtended Host Controller Interface) para USB revisión 1.1

• Cumple plenamente las especificaciones USB-IF 3.1 revisión 1.0

• Cumple plenamente con la versión 1.0 de la Especificación USB Attached SCSI Protocol (UASP)

• Compatible Windows^® XP, Windows^® Vista y Windows^® 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2012, Windows Server 2008 R2, Linux con kernel 2.6.31 (o posterior), Mac OS 10.9.5 y Mac OS 10.10 (el Mac OS 10.11 no ofrece soporte para USB 3.1)

• Los drivers para Windows 10, Windows 8.1, Windows 8.0, Windows Server 2012,  Linux, Mac OS 10.9.5 y Mac OS 10.10 son los drivers built-in en los nucleos de dichos sistemas

• Los drivers para los otros Sistemas Operativos soportados son provistos en un CD que acompaña al producto

• Soporta drivers tanto en modo 32 bits como 64 bits para los Sistemas Operativos que ofrecen dichas variantes

• Cumple plenamente con las normativas ROHS de protección ambiental, no conteniendo sustancias peligrosas como plomo, cromo hexavalente, mercurio, etc.

• Cumple normativas FCC y CE sobre seguridad y radiación electromagnética
