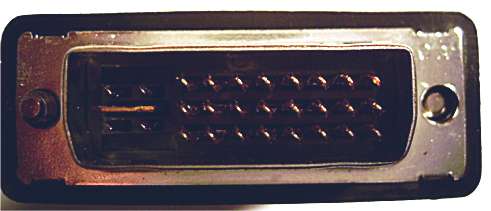

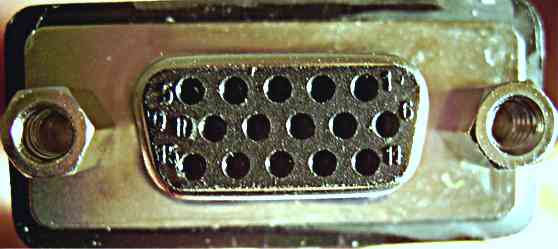

CONECTOR DVI 24+5 PINES CONECTOR HD15 DE VGA/SVGA TÍPICO |
|
|
Descripción y Funciones

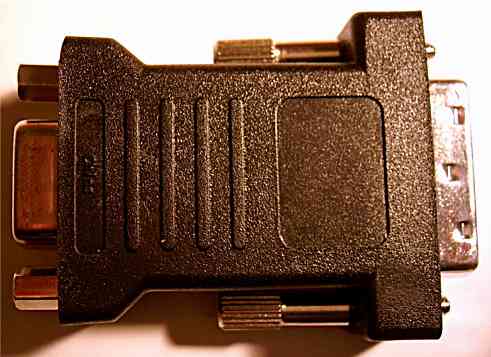

El ADT-DVI245M-HD15F es
un adaptador de conexión que permite utilizar un cable de video VGA/SVGA
estándar como los utilizados en los monitores habituales de las PCs, para
conectar por medio del mismo dispositivos que tienen una interface de conexión
del tipo DVI (Digital Visual Interface) en lugar de la clásica HD15
utilizada en los monitores VGA/SVGA comunes.
Esta necesidad de adaptación se ha hecho bastante mas frecuente en estos
últimos tiempos, siendo los casos más comunes donde la misma es necesaria:
Utilización de monitores VGA/SVGA sobre equipos de la familia Mac (que suelen venir con este tipo de salida de video)
Muchos de los monitores del tipo LCD (monitores de cuarzo líquido o plasma) de última generación vienen provistos de este tipo de conector
La utilización de monitores de video analógicos (en muchos casos el caso anterior es un subconjunto de esta situación)
Muchas placas aceleradoras de video por AGP, además de proveer la salida clásica del tipo VGA/SVGA, ofrecen una segunda salida de video, que permite la conexión de un segundo monitor de video sobre la misma PC. En muchos casos en las placas mas populares de este tipo, esta segunda salida de video es provista por medio de un conector del tipo DVI hembra. Por medio de este adaptador dicha segunda salida se puede utilizar para conectar como segundo monitor otra pantalla del tipo VGA/SVGA convencional
En "granjas" de servidores multiplataforma cuando se usa un KVM y uno de los equipos a controlar es un MAC, será necesario usar este convertidor para llevar la señal de video del MAC al equipo KVM
Especificaciones
1 conector del tipo DVI de 24+5 pines macho con tornillos de sujeción
1 conector del tipo HD15 hembra, con sus torretas de sujeción (las mismas son removibles)
Peso: 50 grs aproximadamente
Longitud: 55 mm (aprox.)

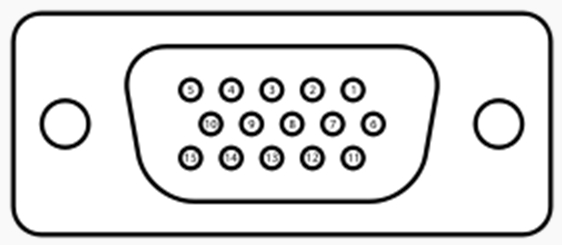

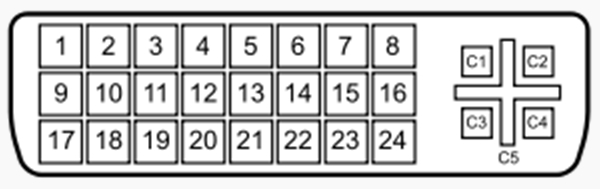

En base a los siguientes esquemas de numeración de los pines
(en ambos casos se muestra el conector hembra. El lector deberá recordar que el conector macho es la imagen "especular" del conector hembra pero respeta la misma numeración de pines)
este adaptador implementa el siguiente esquema de interconexión (o adaptación)
| Lado HD15 | Lado DVI |
| Nro PIN VGA | Nro PIN DVI-I |
| 1 | C1 |
| 2 | C2 |
| 3 | C3 |
| 4 | No conectado |
| 5 | 15 |
| 6 | C5 |
| 7 | C5 |
| 8 | C5 |
| 9 | 16 |
| 10 | 15 |
| 11 | No conectado |
| 12 | 7 |
| 13 | C4 |
| 14 | 8 |
| 15 | 6 |
(los restantes pines del lado DVI-I no tienen conexión con el lado VGA y las carcazas de ambos lados presentan continuidad de masa)
