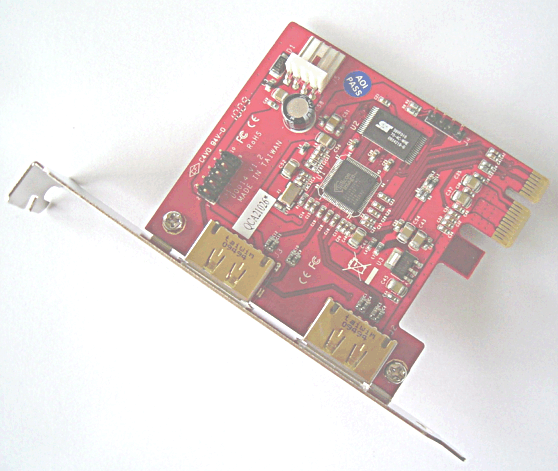

Por medio de esta controladora Ud. podrá agregar a su sistema (PC de escritorio, Servidor,etc.) dos puertos totalmente independientes entre si y de cualquier puerto del mismo tipo pre-existentes en su equipo, cada uno de ellos con doble función :
Puerto eSATAp 5V+12V 3 Gbps (o sea un puerto eSATA que provee alimentación de 5 V y/o de 12 V al dispositivo conectado al mismo) ó
Puerto USB 2.0 HighSpeed convencional tipo A hembra
utilizando una ranura PCI-e (PCI Express) x1 (1-Lane) que tenga su placa madre, pudiendo en un instante dado estar siendo usados cada uno de ellos con igual o distinta función
(en cada uno de los puertos las dos funciones son excluyentes, es decir, en un momento dado el puerto operará en un modo o el otro de acuerdo al cable y dispositivo conectado al mismo).
Los receptáculos hembra que tienen los puertos de esta placa podrá aceptar en forma indistinta conectores eSATA convencionales, eSATAp o sea con Alimentación sobre SATA (eSATAp 5V, eSATAp 12V o eSATAp 5V+12V) ó plugs USB tipo A macho estándar)
Cuando un puerto es usado como eSATA podrá operar a 3 Gbits/seg (ó 1,5 Gbps si conecta discos de dicho tipo) ya sea soportando directamente unidades de disco (HDD, SSD, ODD) SATA, cofres externos por eSATA o sino multiplicadores de puertos que le permitirán soportar un arreglo de hasta 5 discos sobre dicho puerto, ya sea conformando algún tipo de RAID o no.

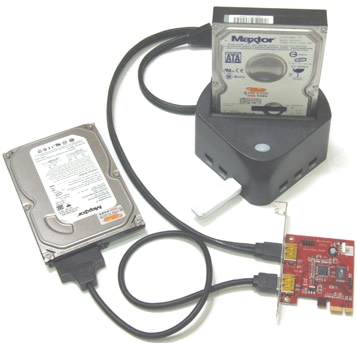

En este uso si se utiliza un cable Power eSATA (que también ofrecemos en nuestro catálogo) con un disco de 2,5" de notebook o un cofre externo usando dicho tipo de discos, no será necesario el dar ninguna alimentación adicional a dicho disco o cofre, pues los 5 V utilizados por los mismos serán tomados desde el puerto de esta placa.
De igual modo con dicho cable Power eSATA se podrán conectar discos de 3,5" (o cofres para los mismos), que no será necesario utilizar ninguna alimentación adicional para el disco o cofre pues los 5 V y los 12 V utilizados por dicho tipo de discos serán tomados desde el puerto de esta placa.
O sea que con un cable adecuado podrá conectar discos SATA 2,5"/3,5" o cofres eSATA sin necesidad de ninguna otra fuente de alimentación externa o segundo cable de refuerzo de alimentación desde el PC haciendo esta implementación muy sencilla, compacta y libre de toda preocupación de tener de donde tomar energía adicional para el funcionamiento del disco.

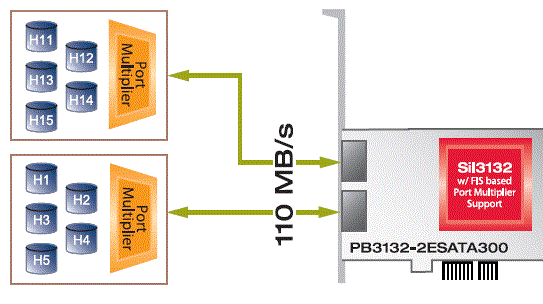

En el caso de utilizar un multiplicador de puertos, el Silicon Image Sil3132 da soporte al protocolo FIS de switching entre los distintos discos conectados a cada puerto, tecnología donde el acceso a todos los discos conectados se desarrolla en modo simultáneo (a diferencia de otros chipsets que utilizan un soporte CMD para esta implementación donde un sólo disco es accedido en un instante dado)
En todos los tipos de conexión es recomendado utilizar cables de alta calidad y apropiados para cada tipo de conexión. Si no posee esos cables consúltenos pues nosotros ofrecemos todas las alternativas en nuestro catálogo.
Esta controladora es capaz de soportar los más variados tipos de RAID, incluyendo RAID 0 (striping), RAID 1 (Mirror), RAID 10 (ó 1+0) (Mirror+striping), RAID 5 (Parity striping), JBOD (Just a Bunch of Disks) o Concatenado de Discos. También por supuesto se pueden conectar unidades aisladas sin usar RAID. (Si no se usa un multiplicador de puertos los RAID soportados con dos puertos y por lo tanto dos discos son los tipo 0, 1, JBOD y concatenado, pues los otros tipos requieren para una correcta implementación 3 o más discos independientes)
Finalmente, cuando decida utilizar esta placa como proveedora de puertos USB 2.0, la misma podrá operar en los modo Low Speed (1,5 Mbps), Full Speed (12 Mbps) o High Speed (480 Mbps). Se podrá utilizar el puerto para conectar cualquier tipo de dispositivo USB x.x como por ejemplo HUBs USB, lectores de tarjetas flash, pendrives, discos externos por USB, cámaras por USB, mouse, teclado, microscopios o todo otro dispositivo USB (dar una lista completa sería imposible pues hoy en día existen miles de dispositivos USB). En todos los casos el único requerimiento es que la conexión a esta placa se realice utilizando un plug USB tipo A macho estándar.
Se debe tomar en cuenta que un puerto eSATAp es realmente la combinación en un solo conector del bus SATA y del bus USB y cuando se trata de puertos eSATAp que también proveen los 12 V (además de los 5 V) como en este caso, también se combina en el conector una salida de la fuente del equipo. De este hecho se deduce que para poder usar a pleno esta placa, el sistema host para la misma debe poseer:
Una ranura PCI-e 1X disponible para poder conectar la controladora SATA al sistema

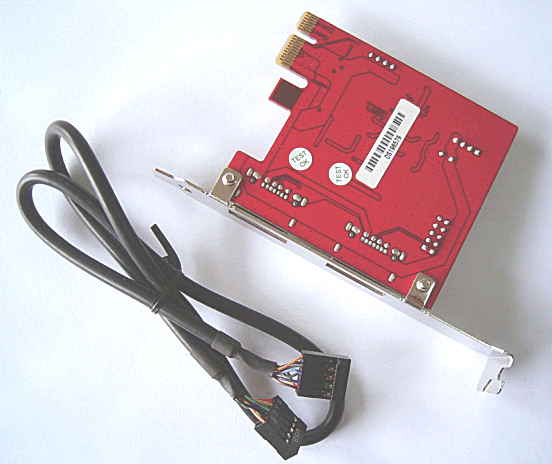

Dos puntos de conexión al bus USB para poder llevar este bus a los puertos, proveyendo la señal USB y la alimentación de 5 V (en general esta conexión se hace por medio de los pin USB que las motherboard actuales suelen ofrecer y para ello junto con la placa se provee el cable de alta calidad necesario para la misma)
Un punto de conexión a la fuente de poder del PC/Servidor disponible, a fin de proveer los 12 V y la energía suficiente que se pueda requerir a los puertos (con este fin la placa ofrece un conector Molex macho de 4 pines, tipo disquetera 3,5" via el cual se podrá conectar a la fuente de alimentación)
(deben tomarse estas condiciones antes indicadas como requisitos hardware para poder usar la placa con todos sus beneficios. Si la conexión al bus USB no es posible, los puertos sólo podrán funcionar como eSATAp si se puede realizar la conexión a la fuente de alimentación y si ésta última no es posible los puertos quedarán reducidos a puertos eSATA estándar)
Caracteristicas:
Generales:

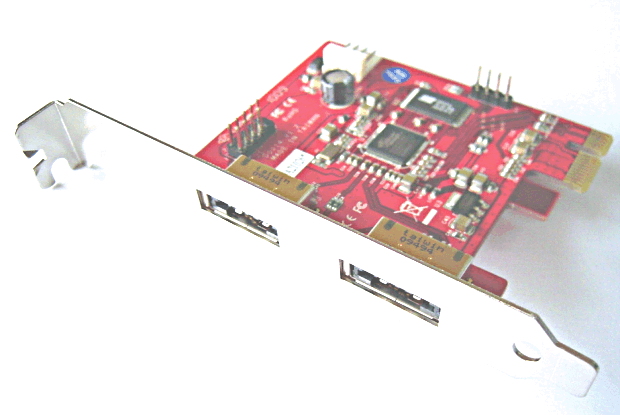

Provee 2 puertos duales eSATAp 5V+12V ó USB 2.0 HighSpeed
Ambos puertos son totalmente independientes entre si y de cualquier puerto del mismo tipo presente previamente en el equipo.
Los 2 puertos pueden trabajar con la misma función o con funciones diferentes (en otras palabras en un instante dado un puerto puede estar siendo usado como Power eSATA y el otro como USB)
Factor de forma del tipo Low Profile (sin embargo se provee con bracket para altura estándar. Si se debe usar en un equipo low profile, el usuario deberá cambiar dicho bracket de sujeción por uno adecuado para su equipo)
Utilizable
en PCs y MACs
Cumple plenamente con la especificación PCI Express revisión 1.0a
Conecta al sistema host por medio de 1-Lane del bus PCI-e a 2,5 Gbps y por medio del bus USB mediante el cable provisto
Instalación sencilla y Plug&Play usando los drivers provistos para SATA y no necesita de drivers para la función USB
Soporta Plug & Play para los dispositivos conectados a la misma
Cumple con las certificaciones FCC, CE y BSMI
Cumple plenamente las normas ROHS que aseguran el cuidado del medio ambiente cuando en un eventual futuro la placa deba ser desechada (dicho cumplimiento asegura que la controladora no contiene plomo, cromo hexavalente, antimonio, bromo ni una serie de componentes orgánicos considerados perjudiciales para el medio ambiente y la salud de personas, animales y plantas).
Usada como eSATAp:
Totalmente de acuerdo a las especificaciones de la norma Serial ATA (SATA) 1.0 rev 2 (3 Gbps)
Ofrece una controladora SATA basada sobre el bus PCI-e de su equipo
Integra su BIOS al del equipo host en la etapa de pre-boot del sistema, con lo cual se pueden usar los discos conectados a esta placa como disco de arranque y para la instalación del Sistema Operativo
Provee alimentación de 5 V y/o 12 V sobre el puerto eSATA a los dispositivos conectados usando cables para Power eSATA
Conector según el estándar eSATAp 5V+12V aceptando tanto plugs eSATA como eSATAp (sean eSATAp de 5V o de 5+12V)
Velocidad de transferencia de cada puerto 3 Gbits/seg ( a veces mal llamado SATA II) y es capaz de negociar la velocidad de transferencia con el dispositivo, aceptando de esta manera discos que operan a 1,5 Gbps ó 6 Gbps
Soporta direccionamiento LBA de 48 bits permitiendo discos de las más altas capacidades soportadas hoy en día por los sistemas operativos vigentes
Soporta LCQ (Legacy Command Queuing : Encolado de comandos definidos por el estándar básico)
Soporta NCQ (Native Command Queuing)
Soporta Non-zero offset NCQ
Utiliza protocolo FIS para soportar la conexión de multiplicadores de puertos (como se indicó antes con este protocolo todos los discos pueden ser accedidos en forma simultánea, condición de vital importancia para la generación y mantenimientos de los distintos arreglos RAID en forma estable y segura cuando dichos RAID se arman con el uso de multiplicadores de puertos)
Soporta operación "hot plug" (si los discos y su ranura equipo lo hacen también)
Sus capacidades RAID soporta los siguientes modos:
RAID 0 (stripe)
RAID 1 (Mirror)
RAID 10 (Mirror + Stripe) (multiplicador de puertos requerido para este caso pues la mínima implementación de este modo es con 4 discos)
RAID 5 (Parity stripe) (También requiere multiplicador de puertos pues minimo 3 discos necesarios para este modo y el mismo se optimiza con 5 discos)
JBOD (Just a Bunch of Disks)
Discos concatenados
La creación, mantenimiento y control de los distintos RAID se puede realizar tanto por programación integrada en el BIOS del microcontrolador de la tarjeta como vía a un programa GUI provisto.
Soporta hasta 5 unidades de disco en cada puerto usando multiplicador de puertos (o sea 10 discos soportados por la tarjeta en su configuración máxima)
Tiene integrados en su hardware buffers de tipo FIFO independientes para el link, el transporte y los datos
Las operaciones de "fetch", scatter/gather y ejecución de comandos son totalmente independientes entre ellas
Basada en el chipset Silicon Image SiI3132 cuyas especificaciones detalladas puede ver en el sitio de Silicon Image (o solicitarla a nuestro soporte)
Soportada por los siguientes Sistemas Operativos:
Windows 2000
Windows XP
Windows 2003
Windows Vista
Windows 2008
Windows 7
Windows 8
Windows 8.1
Windows 10
Linux **
Mac OS X v10.4.9, v10.4.10, V10.5.1, V10.6 **
Soporta tanto las versiones de 32 bits como las de 64 bits en los Sistema Operativos mencionados que ofrecen versiones de 64 bits
** Sólamente drivers para Mac OS son provistos con la placa. Si el usuario desea usar la misma bajo algún Linux deberá hacerlo con los drivers estándar provisos por Silicon Image para el SiI3132 o por el productor del Linux utilizado. Igualmente recordamos que tanto el fabricante como nosotros sólamente brindamos soporte sobre Windows, por lo cual el uso bajo Mac OS o Linux es bajo su propia responsabilidad
Usada como USB 2.0:
Instalación Plug & Play sin requerir la instalación de driver específico alguno en los Sistemas Operativos soportados
Puede operar en velocidades de 1,5, 12 ó 480 Mbits/seg
Totalmente hot swap en relación a la conexión de dispositivos USB al puerto
Cumple plenamente con las especificaciones OHCI rev 1.0a para comunicaciones USB
Soporta los modos OHCI y UHCI del protocolo USB
Cada puerto puede operar como raiz de una cadena de hasta 127 dispositivos USB
Soporta todo tipo de dispositivos USB
Soportada en Windows 2000, Windows XP, Windows 2003, Windows Vista, Windows 2008, Windows 7. Windows 8, Windows 8.1, Windows 10, Mac OS 10.4 o posterior y Linux
