Modelo: BF-3001 de BAFO

Cable activo de extensión de conexiones USB 2.0 High Speed HS (480 Mbps) de 5 metros

Chipset Genesys Logic GL850G

Se pueden poner hasta 5 unidades en serie llegando así a los 25 metros

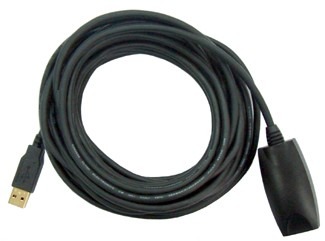

Bafo BF-3001


Hay muchas situaciones en que resulta necesario el poder conectar algún dispositivo USB a distancias mayores a los 2 ó 3 metros, que son las distancias a las cuales se puede llegar usando cables USB estándar de buena calidad, cumpliendo con las normativas USB x.x
Esta limitación del USB no es una fórmula "mágica" ni una falla ni "un dicho de café". Surge simplemente de que los cables USB transmiten tanto alimentación como señales de datos. Y los mismos están hechos de cable de cobre (de alta calidad si el cable lo es) los cuales ofrecen una cierta resistencia a la circulación de corriente. Esta resistencia provoca de acuerdo a la ley de Ohm que las tensiones (tanto de alimentación como de señales lógicas) vayan cayendo a lo largo del cable tal que a partir de cierta distancia caen más allá del 10% de tolerancia que establece la normativa USB para asegurar una operación estable y confiable de los distintos dispositivos conectados. Adicionalmente para los cables de señal es imposible asegurar que los hilos de cobre componentes de un par tengan exactamente la misma impedancia por lo cual la señal se propagará a distinta velocidad sobre ellos con lo cual luego de recorrer cierta distancia la señal sobre un hilo se desfasará temporalmente con la que se propaga sobre el otro hilo del par. A partir de cierto desfasaje (establecido por la norma también) el funcionamiento de la conexión empezará a ser inestable, arrojar errores y finalmente no funcionará. Ambos problemas se pueden menguar utilizando hilos de cobre más gruesos...pero en esto hay un límite tanto de costo como práctico pues con hilos muy gruesos los cables ya no tendrán la flexibilidad requerida (por eso la norma aconseja utilizar cables que usen hilos de cobre con diámetros que van desde los 16 a 30 AWG).

Para solucionar los problemas indicados en el párrafo precedente y lograr el objetivo indicado al inicio es que distintos fabricantes han diseñado cables prolongadores USB denominados cables activos pues incluyen en el conector remoto cierta electrónica que corrige los dos problemas indicados (esto obviamente consume cierta cantidad de corriente del orden de los 40 mA de la que puede transportar el cable) usando dicha electrónica (y la corriente consumida) para restaurar las tensiones al valor nominal de 5 V y poner nuevamente en sincronismo las señales de datos.

Si bien este proceso se podría repetir varias veces para ir incrementando cada vez más la distancia, el citado consumo de corriente suele limitar el número de repeticiones o tramos de cable (habitualmente a unas 4 o 5 veces) pues luego de ese número de tramos la corriente remanente para poder ser usada por el dispositivo conectado termina siendo muy bajo como para poder sustentar en forma estable casi cualquier tipo de dispositivo (además la regeneración de sincronismo también es cada vez menos eficiente).

En los cables de este tipo que nosotros ofrecemos dicha electrónica antes mencionada suele ser un HUB USB configurado de un modo especial de 1 puerto de entrada <---> a un puerto de salida y tienen un límite aconsejado de hasta 5 tramos (o sea hasta 5 prolongadores puestos en serie entre el host y el dispotivo).

Dentro de este tipo de cables ofrecemos los siguientes modelos:
- BF-200C para conexiones USB 1.1
- BF-3001 para USB 2.0
(descripto en esta página)
- UE-3301 para USB 3.x

El usuario elegirá el modelo de acuerdo a los requerimientos que tenga el dispositivo a conectar. Sin embargo dados que todos los modelos cumplen plenamente con la correspondiente normativa, el lector deberá conocer que todos ellos son backward compatibles (o sea aceptarán perfectamente operar con dispositivos requiriendo versiones USB iguales o anteriores a la propia del cable) y también que todos ellos son también forward tolerantes (o sea pueden operar con dispositivos que requieren versiones posteriores de la propia norma del cable, desde ya degradando funciones tales como velocidad y ciertas capacidades especiales al nivel de la versión para la cual el cable fue diseñado y fabricado).

En el caso que la conexión del puerto USB deba ser llevada más allá de la distancia máxima obtenible poniendo varios cables activos en serie (habitualmente unos 25 m), se deberán usar soluciones de prolongaciones "doblemente activas". En éstas las señales suelen ser convertidas en un dispositivo local a otro tipo de protocolo (como el ethernet) que acepta mayores distancias de propagación y en el dispositivo remoto la señal es nuevamente convertida al protocolo USB para ser compatible con el dispositivo a conectar. En muchos de estos casos si el procedimiento usado no logra los niveles de alimentación requerido, dicho nivel se alcanza utilizando una fuente de alimentación en el punto remoto (en algunos casos el dispositivo local es el mismo PC, pero como siempre hay un dispositivo local y uno remoto, es que los llamamos "doblemente activos"). Dentro de este tipo de dispositivos ofrecemos entre otros el UCE-60, el NW-101, UEH-4102, etc.

Por medio de este adaptador se podrán operar a distancias importantes HUBs USB, web cams, scanners, impresoras, lectores de códigos de barras, pendrives, discos externos por USB, etc, cosa que de otra manera usando cables normales sería hecha con gran cantidad de errores e incidentes, o directamente imposible.

Funcionalidades, características y especificaciones:
