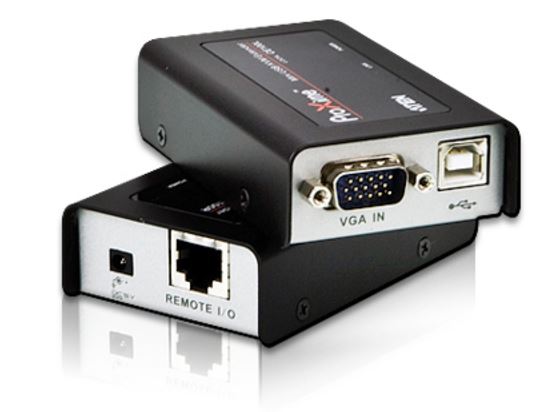

Modelo: Aten CE-100
(CE-100L = CE-100L + CE-100R)

Extensión para Consola VGA Remota con teclado y mouse USB hasta 100 mts

Extremadamente compacto sobre CAT5/CAT6

Resolución 1920*1200 en 60Hz a 30 mts
Resolución 1280*1024 en 60Hz a 100 mts

Extensión de Video VGA y puertos USB

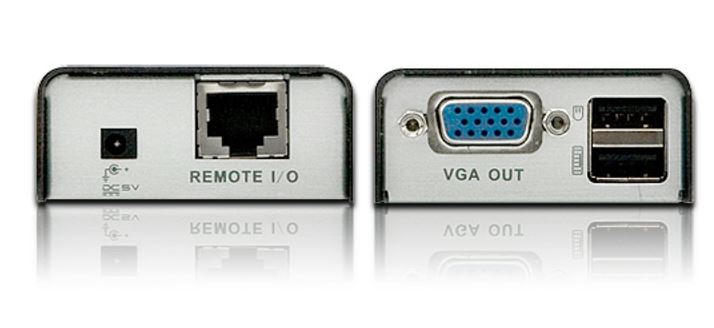

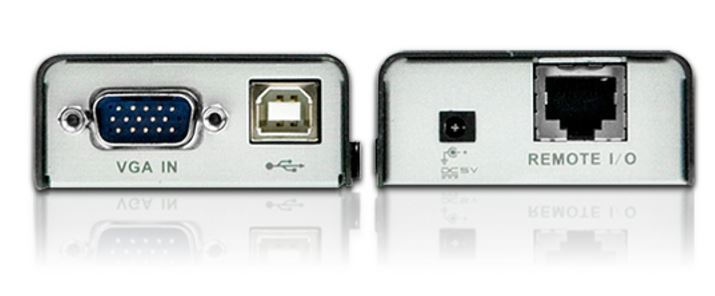

CE-100R	CE-100L

---

Por medio de este kit dotado en cada unidad de un poderoso ASIC Ud podrá conectar una consola con monitor VGA y teclado+mouse USB a una distancia de hasta 100 m de su Servidor, PC o equipo industrial obteniendo óptimas calidades de video gracias a su electrónica ASC (Auto Signal Compensation) que podrá ajustar por un knob (perilla) sobre la unidad remota.

Ambos módulos son conectados entre si por un sólo cable de relativo bajo costo del tipo ethernet CAT5e en lugar de costosos cables que lleven todas las señales (el ASIC de cada unidad hará la codificación y descodificación de señales necesarias que son transmitidas en modo ethernet)

Esta característica lo convierte en un elemento utilisimo al momento de decidir colocar la consola de un sistema en un sitio práctico para su operación, pero dejando la unidad central de procesamiento en un lugar seguro y a reguardo del polvo y/o riegos propios de zonas de trabajos industriales u otros riesgos propios de cada tipo de aplicación. (por ejemplo en aplicaciones financieras la CPU puede estar en un lugar con máxima seguridad de acceso restringido tal que se pueda asegurar la integridad de datos y programas ante terceros no autorizados)

Si bien su objetivo primario es la extensión de una consola completa, el kit puede ser usado en forma "degradada" para extender simplemente un monitor VGA (o sea operar como extensor de video) o para extender un puerto USB generando dos puertos USB remotos para cualquier uso.

Por su implementación el mismo será totalmente Plug&Play no siendo necesaria la instalación de ningún tipo de driver o software sobre el equipo host. O sea lo único que es necesario es realizar la conexión de los cables involucrados.

Ofrece una protección contra Descargas Electroestáticas que se puedan generar en el ambiente de utilización de hasta 15 kV ( 8 kV en las conexiones de alimentación)

La unidad local no requiere de ninguna fuente de alimentación adicional pues la misma se alimenta del puerto USB del equipo host. La unidad remota requiere una fuente de alimentación regulada de switching de 5 V 200 mA (no provista)

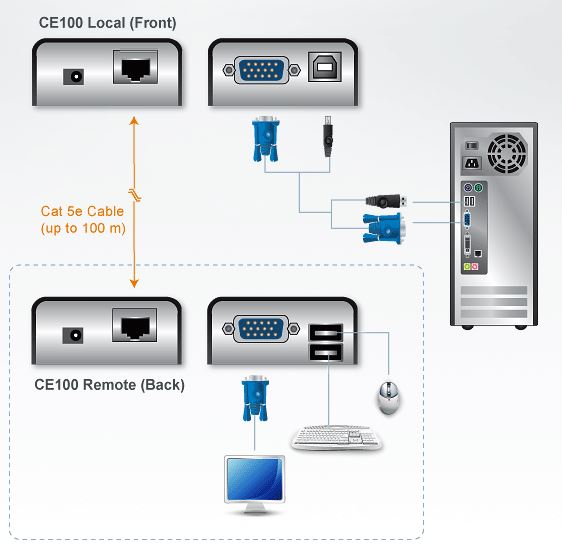

El siguiente esquema muestra el layout de instalación:



Funcionalidades

• Permite la conexión de una consola completa (monitor VGA, teclado y mouse USB) hasta 100 metros de distancia del equipo host
• La conexión entre unidad local y remota se hace usando un cable ethernet CAT5e de costo sensiblemente menor a los cables lógicos VGA o USB. Adicionalmente 1 sólo cable es necesario entre unidad local y unidad remota
• Permite agregar o quitar computadores con total facilidad
• Soporta comunicación DDC en tiempo real
• Ofrece muy alta calidad de video de hasta 1920*1200 píxeles a 60Hz y distancias de hasta 30 m
• Ofrece excelente calidad de video de hasta 1280*1024 pixeles a 60 Hz y distancias de hasta 100 metros
• Soporta un ajuste manual de ganancia de señal de video sobre la unidad remota para óptima visualización
• No necesita ningún tipo de alimentación externo sobre la unidad local
• Tiene en forma integrada una protección ESD de hasta 15kV para descargas electroestáticas del medio ambiente y desde hasta 8 kV para las conexiones
• Puede ser montado sobre una pared o sobre una mesa
• Puede ser usado para extender la consola de un equipo host o de un KVM
• Instalación totalmente Plug&Play, no requiriendo drivers o software específico
• Compatible con todos los sistemas operativos para los cuales es totalmente transparente

Especificaciones

Contenido del paquete:

• 1 unidad Local CE-100L
• 1 unidad Remota CE-100R
• 1 cable para KVM/PC de 1,5 m de largo (VGA, USB)
• Breve manual del usuario
