Por medio de este kit dotado en cada unidad de un poderoso ASIC Ud podrá conectar una consola con monitor VGA y teclado+mouse USB a una distancia de hasta 150 m de su Servidor, PC o equipo industrial obteniendo óptimas calidades de video gracias a su electrónica AGC (Auto Gain Control) que ajustará automáticamente la señal de video para optimizar la calidad del video remoto.

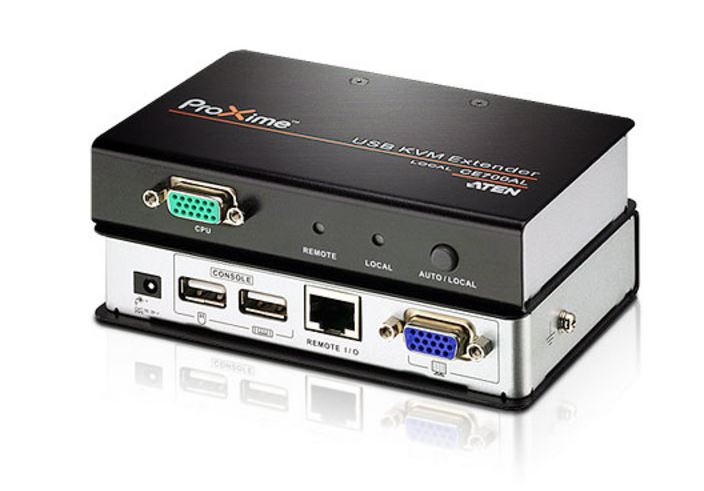

Adicionalmente la unidad local (CE-700AL) permite la conexión una consola local completa (Video+Mouse y Teclado USB). Por medio de un botón sobre esta unidad local el operador local podrá seleccionar si ambas consolas (la local y la remota) están activas o si sólo la consola local puede acceder al sistema (esta facilidad es importante cuando el operador local desea realizar tareas sensibles cuya información no es conveniente que sea visualizada por el operador remoto)
Ambos módulos son conectados entre si por un sólo cable de relativo bajo costo del tipo ethernet CAT5e en lugar de costosos cables que lleven todas las señales (el ASIC de cada unidad hará la codificación y descodificación de señales necesarias que son transmitidas en modo ethernet)
Esta característica lo convierte en un elemento utilisimo al momento de decidir colocar la consola de un sistema en un sitio práctico para su operación, pero dejando la unidad central de procesamiento en un lugar seguro y a reguardo del polvo y/o riegos propios de zonas de trabajos industriales u otros riesgos propios de cada tipo de aplicación. (por ejemplo en aplicaciones financieras la CPU puede estar en un lugar con máxima seguridad de acceso restringido tal que se pueda asegurar la integridad de datos y programas ante terceros no autorizados)
Pensado este kit para su uso en ambientes industriales ofrece una protección contra descargas disruptivas (surge) de 2 kV, protección contra descargas electroestáticas (ESD) ambientales de 15 kV y contra ESD en las conexiones de hasta 8 kV
Por su implementación el mismo será totalmente Plug&Play no siendo necesaria la instalación de ningún tipo de driver o software sobre el equipo host. O sea lo único que es necesario es realizar la conexión de los cables involucrados.

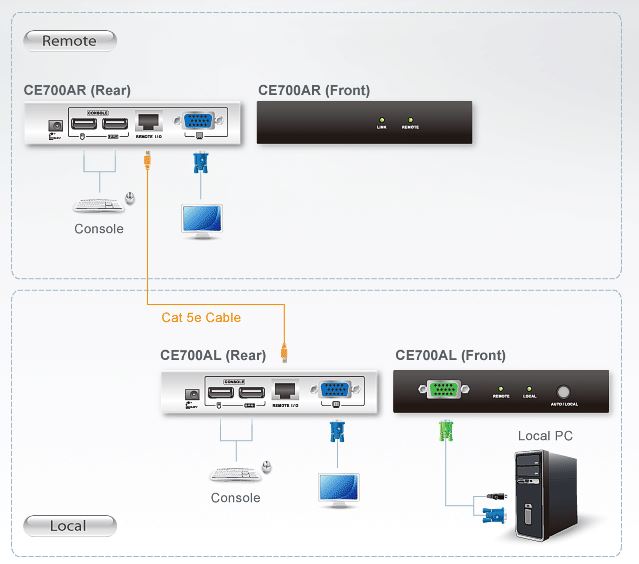

El siguiente esquema muestra el layout de instalación:
Funcionalidades
| Función | CE700AL | CE700AR |
|
CONECTORES |
||
| Puertas para Consola | 2 puertos USB Tipo A Hembra
1 HDB-15 Hembra |
2 puertos USB Tipo A Hembra
1 HDB-15 Hembra |
| Puertos para KVM/Servidor/PC | 1 SPHD-17 Hembra | N/D |
| Alimentación | 1 Jack CC | 1 Jack CC |
| Conexión unidad a unidad | 1 RJ45 hembra | 1 RJ45 hembra |
|
BOTONES |
||
| Selección de modo operativo | 1 botón | N/D |
|
LEDS |
||
| Modo Local | 1 led verde | N/D |
| Modo Remoto | 1 led verde | 1 led verde |
| Link | N/D | 1 led verde |
|
VIDEO |
||
| Resolución a 60 Hz 30 m | 1920*1200 pixels | 1920*1200 Pixels |
| Resolución a 60 Hz 100 m | 1600*1200 pixels | 1600*1200 pixels |
| Resolución a 60 Hz 150 m | 1280*1024 pixels | 1280*1024 pixels |
|
CONSUMO MÁXIMO |
5,3 V CC 2,17 W | 5,3 V CC 1,59 W |
|
CONDICIONES AMBIENTALES |
||
| Temperaturas de operación | 0°C a 50°C | 0°C a 50°C |
| Temperaturas almacenaje | -20°C a 60°C | -20°C a 60°C |
| Humedad relativa ambiente | 0 a 80% sin condensación | 0 a 80% sin condensación |
|
PROPIEDADES FÍSICAS |
||
| Gabinete | Metálico | Metálico |
| Peso | 0,32 Kgr | 0,32 Kgr |
| Dimensiones | 127 mm* 86,5 mm* 25 mm | 127 mm* 81,4 mm* 25 mm |
|
CERTIFICACIONES |
FCC, CE, BSMI, RoHS | FCC, CE, BSMI, RoHS |
Contenido del paquete:
