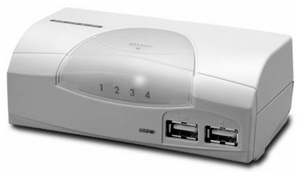

Modelo: UN-204
Red TCP/IP por USB Combinada con un HUB USB de 4 puertas

Para decirlo en pocas palabras este producto reune en un solo dispositivo las funcionalidades del cable de red BF-110N con las de un HUB USB de 4 puertas, todo ello trabajando a la velocidad y con pleno cumplimiento de las especificaciones de USB 1.1. Para referirse a las capacidades del BF-110N lo invitamos a ir a la página correspondiente al mismo. Le recomendamos que lea las notas de aplicación, de arquitecturas posibles e indicaciones adicionales para la instalación, con lo cual podrá enteder cabalmente la potente solución que este dispositivo pone en sus manos.

En relación a la red USB, Ud. podrá conectar hasta 17 equipos en la misma, ya sea utilizando para hacer las conexiones de equipo a equipo dispositivos UN-204, BF-110N o BF-7311. A su vez, si en uno de estos equipos se tiene una conexión a una red Ethernet, Ud. podrá instalar en dicho equipo un puente entre la red USB y la red Ethernet, lo cual le permitirá extender ambas redes, la una con la otra. En otras palabras los equipos de la red USB podrán ver a sus pares conectados via USB, pero también podrán acceder a los equipos de la red Ethernet. Igual situación se presentará en los equipos de la red Ethernet, que en plus de conectarse entre ellos, podrán via el puente antes mencionado acceder a cualquiera de los equipos de la red USB (un solo equipo puede actuar de puente entre una red y la otra, es decir no es posible instalar más de un puente sobre la misma red USB)

Si alguno de los equipos de la red USB tiene una conexión discada a Internet, se podrá configurar el software provisto para que todos los equipos de la red USB puedan compartir dicha conexión. A su vez si la red Ethernet tiene cualquier tipo de conexión a Internet o Intranet (discada, banda ancha, etc.) por medio del puente que permite establecer este dispositivo con dicha red, los equipos de la red USB podrán compartir dicha conexión Internet/Intranet y ganar pleno acceso a la red global

El plus adicional que da este dispositivo sobre el BF-110N es que los 2 equipos conectados por medio de él podrán compartir hasta 4 periféricos (impresoras, discos, etc.) que se conecten a las puertas del HUB USB integrado en el mismo. Realmente dichos periféricos compartidos serán "ligados" al equipo conectado como "maestro" al UN-204 (o sea aquel conectado a la puerta A), pero el equipo conectado a la puerta B (o sea el equipo "esclavo") podrá también acceder a los periféricos pasando para esto por el equipo "maestro". La implementación de este mecanismo de compartición es tal, que el equipo esclavo verá a los dispositivos como propios y solo notará una muy levemente inferior performance en su uso. De acuerdo a los protocolos que se establezcan dentro de los posibles, se podrá extender esta capacidad de compartir los recursos conectados al HUB USB a todos los equipos de la red USB e inclusive de una eventual red Ethernet ligada por el puente antes descripto, todo como si se estuviese en una sola LAN con dos segmentos (uno USB y el otro Ethernet) (esto se podrá lograr por ejemplo por la implementación de TCP/IP sobre ambas redes). (Debe quedar claro que el HUB USB integrado al UN-204 será visto como tal HUB solamente por el equipo maestro, es decir que el equipo esclavo o cualquier otro equipo de la red no tendrán visibilidad de dicho HUB USB como tal, sino solamente de los recursos que el equipo maestro conecte en sus puertas y declare como compartidos). Una ganancia adicional de esto, y que no es poca, es que el equipo maestro utilizando una sola puerta USB podrá conectarse a la red y al mismo tiempo incorporar un HUB USB de 4 puertas, situación que con otras implementaciones le requeriría utilizar 2 puertas USB.

Resumiendo, comprando un UN-204, Ud. compro al mismo tiempo en una sola unidad compacta, de alta calidad como lo garantiza su prestigiosa marca y de alto rendimiento:
     - Un HUB USB 4 puertas alimentado por fuente externa lo cual le asegura poder obtener de cada puerto los 500 mA establecidos por USB 1.1
     - Un cable de interconexión de alta velocidad (12 Mbps) para la conexión punto a punto de 2 computadores
     - Un puente (bridge) entre redes
     - Las funciones de un servidor Proxy para compartir Internet
     - La capacidad de manejar una red con múltiples protocolos (fundamentalmente TCP/IP, NetBEUI e IPX/SPX) sobre una conexión USB utilizando solamente una puerta USB de su computador (el ahorrar puertas también vale dinero) y por un precio que es menos de la mitad de que si tuviese que adquirir todos estos elementos

Cuando el UN-204 es usado sólamente como un HUB USB, si bien este es un HUB de baja velocidad, eso no quita su gran utilidad en equipos modernos con USB 3.x en especial en notebooks o portables que traen pocos puertos USB, pues a bajo costo permite la conexión de periféricos que no requieren alta velocidad como por ejemplo:

• Teclados
• Mouse
• Joysticks
• Impresoras estándar por USB
• Dispositivos OTG (que por especificación trabajan en Full Speed como este HUB)
• Llaves de seguridad USB
• etc.

y también para alimentar desde sus puertos a otros dispositivos externos que requieran alimentación adicional usando cables USB a plug de alimentación que ofrecemos o disponibles en el mercado (con la fuente provista con el producto cada puerto de este HUB puede suministrar hasta 0,5A a 5V)

Funcionalidades:

• Comunicación PC a PC por USB + un HUB USB de 4 puertas downstream
• Utiliza para dicha conexión la interface estándar del Explorador de Windows
• Basado sobre un chipset Prolific
• Velocidad de la red USB 6 Mbps
• Soporta TCP/IP, NetBEUI, IPX/SPX
• Implementación completa del controlador NDIS (el utilizado en estándar por toda placa de red ethernet)
• Cumple con todas las especificaciones USB 1.1, tanto en señales, tensiones, corrientes como comandos.
• Conexión USB "full speed" de 12 Mbps
• Plug & Play para fácil instalación y uso
• Utilización de un solo cable y un solo puerto USB para la implementación de una completa estructura de red
• Soporta manejo de administración y ahorro de energía
• Puente con redes Ethernet
• Compartición de conexiones a Intranet y/o Internet
• Soporta todas las funciones especificadas en Windows 98 / 98SE / ME / 2000 / XP
• En Windows Vista, Windows 7, Windows 8.x, Windows 10 y Windows 11 las funciones de red no son operativas y el UN-204 se podrá utilizar sólamente como un HUB USB alimentado de 4 puertos
• Certificaciones FCC y CE

Especificaciones:

Contenido del paquete:

• 1 dispositivo UN-204

• Una fuente de alimentación de switching, entrada 200-240 V CA, salida +5 V CC 2,1 A

• 2 cables USB de alta calidad tipo A-B macho-macho de 1,80 m de largo cada uno

• Manual del Usuario

• CD ROM con drivers y software de gestión del "bridge"

Updated 2021-12-12
