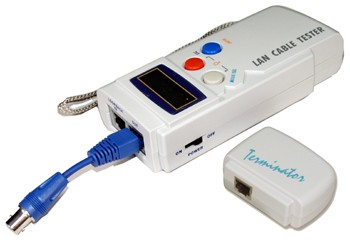

Modelo:
LCT-400
Tester para la medición y
verificación de cables y cableados estructurados de red
Detección de cables en falla o con conexionado de pares incorrecto
Por medio de
este instrumento los responsables de tender y mantener redes LAN en empresas
grandes, medianas o PYME, asi como los técnicos que brindan servicios de
instalación y reparación de equipos y sus redes ethernet asociadas, podrán
medir y verificar los cables involucrados en dichas instalaciones, pudiendo de
esa manera detectar cables cortados o en cortocircuito, o cables con un tipo o
pin out inadecuado para el uso que se debe hacer de los mismos, todo esto sin
tener que desarmar dichos cables o usar técnicas invasivas sobre los mismos, y
todo en forma muy rápida y segura, ahorrando así gran cantidad de dinero que
debería gastarse para revisar todo un cableado de otra manera
Se podrán
medir los cables tanto en forma local y aislada (normalmente con un loopback
hecho con el mismo cable entre los dos puertos del tester), como cables con un
muy largo tendido de hasta 1000 metros con sólo tener acceso a los extremos del
mismo (usando un terminado de loopback provisto).
Los cables a
medir podrán tener tanto conectores tipo RJ45 como conectores BNC, caso éste
último para lo cual se incluye en este producto dos cables cortos adaptadores
de RJ45 a BNC.
Adicionalmente
a brindar información sobre el estado operativo del cable este instrumento
permitirá determinar el pin out punta a punta usado en el mismo y conocer
el tipo y calidad de cable utilizado así como el esquema de cableado usado
entre varios esquemas estándar posibles y cuatro esquemas adicionales que
pueden ser definidos por el usuario.
El
instrumento es totalmente autónomo no requiriendo ninguna fuente de
alimentación externa pues toma su alimentación de una batería alcalina
estándar de 9 V que se instala en el interior del mismo. Esto hace que el mismo
se pueda utilizar en cualquier contexto cerrado o abierto.
Su
manejo e interpretación de resultados son muy sencillos e intuitivos via el
display LCD alfanumérico y 3 botones de control claramente marcados.

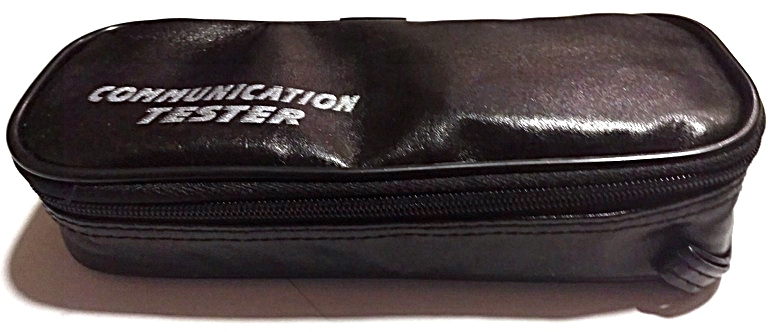

Es
provisto con un estuche de simil cuero que permite guardar el instrumento así
como los distintos elementos accesorios que lo acompañan, para su seguro y
cómodo traslado o para guardarlo en forma protegida cuando no se lo tiene en
uso.
Funciones, caraterísticas y
especificaciones:
- Hand-held
y de fácil operación
- Display
de fácil lectura y con retro-ilumincación (backlight) para cuando se usa
en ambientes con mala iluminación
- Permite
el rápido diagnóstico de cables tanto RJ45 como BNC, con varios esquema de
cableados pre-establecidos
- Detecta
el estado del cable (o cableado), verificando su continuidad: cables
abiertos, en cortocircuito o con esquemas de cableado no concordantes
- Escanéa,
rastrea y muestra la asignación de pines punta a punta
- Identifica
configuraciones estándares de cables y hasta 4 configuraciones adicionales
definidas por el usuario, todas las cuales se guardan en la memoria no
volátil del CPU del instrumento
- Permite
salvar la configuración de un cable no estándar definido por el usuario
inmediatamente después de medido el mismo (hasta 4 configuraciones no
estándar pueden ser almacenadas)
- Mide
tanto sea cables blindados (shielded) como cables no blindados (unshielded)
- Permite
medir tendidos de hasta 1000 metros de longitud
- Permite
detectar hasta 16 terminadores distintos emplazados en puntos remotos del
cableado
- Posee
indicador de bateria baja en el display
- Ofrece
una muy completa programación de apagado automático para optimizar la
duración de la batería:
- La
retro-iluminación del display puede ser encendida y apagada a voluntad
por el usuario
- Si
no hay comandos por 30 segundos la retro-iluminación se apaga
automáticamente
- Si
no hay actividad por 3 minutos el instrumento pasa al modo
"dormido" (sleep) . En este modo el display y toda la
electrónica es apagada, pero bastará con tocar cualquier botón para
retornar al funcionamiento normal
- Si
no hay actividad por 10 minutos el instrumento se apagará totalmente.
Para volver a activarlo el usuario deberá accionar la llave de
encendido a la posición de apagado y volver a accionar dicha llave a la
posición "encendido" (esta facilidad previene el gasto
inútil de bateria si el operador olvida realizar el apagado del
instrumento)
- La
batería del dispositivo debe ser reemplazada por una nueva cuando el
indicador de batería baja aparece en el display (si dicho reemplazo se
hace en 1 minuto ningún dato guardado en el CPU es perdido o sea dichos
datos estarán disponibles cuando se encienda el dispositivo con la
nueva batería)
- Posee
un display de 2 líneas con 12 caracteres por línea y retro-iluminación
- Ofrece
dos conectores RJ45 (8P8C) con blindaje
- Tiene
3 teclas de control multifuncionales: Mode/sel, ESC y ENTER
- Soporta
y detecta los siguientes tipos de cables:
- Pares
torsionados sin blindaje (UTP 100 Ohms y 120 Ohms, CAT 3, 4, 5 y 5e)
- Pares
torsionados con "foil screened" (FTP 100 Ohms y 120 Ohms, CAT
3, 4, 5 y 5e)
- Pares
torsionados blindados (STP 150 Ohms IBM tipo 1 y 6)
- Cable
coaxial RG-58
- Reconoce
los siguientes esquemas de cableado estándar:
- 10/100/1000
Base-T
- Token
ring
- TP-PMD
- AT&T
258A
- EIA/TIA-568A/B
- USOC
- 10/100Base/HUB
- BNC/10Base-2
- Se
alimenta con una batería alcalina de 9V estándar
- Dimensiones:
150 mm * 65 mm * 35 mm
- Peso:
180 gramos (sin cables ni batería)
- Tiene
certificaciones FCC, CE y BSMI
- Cumple
plenamente con las normativas RoHS
- Incluye:
- LCT-400
tester
- Un
terminador para loopback remoto
- 2
cables adaptadores de RJ45 a BNC
- Correa
para mantener el instrumento asegurado a la muñeca del operador
- Manual
de operación

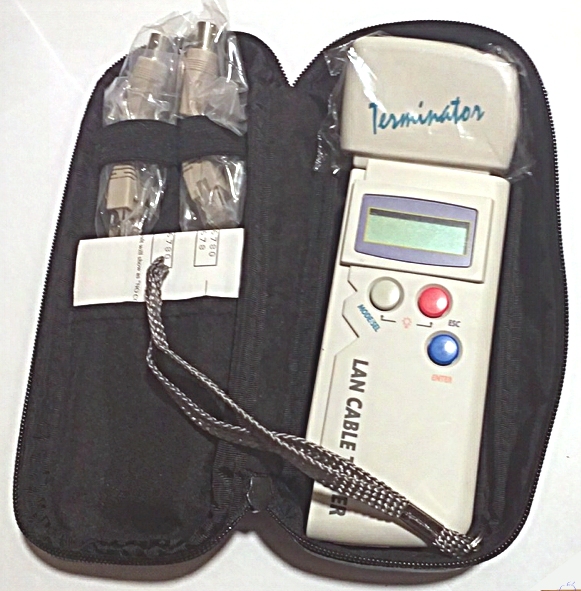

- Estuche
simil cuero para transporte y guardado cuando no está en uso (dicho
estuche posee su correspondiente correa muñequera)
