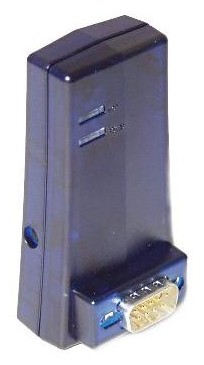

Modelo: BT5700S (Actisys BT5701S)
Adaptador Bluetooth (Clase 1) para dispositivos Seriales RS-232

Convierte un dispositivo serial por DB9 a un dispositivo por bluetooth

Introducción:

Este adaptador, conectado en el puerto RS-232 de su GPS, impresora serial, lector código de barras, o cualquier dispositivo de interfaz serial, permite en forma sencilla (plug & play) convertirla en un dispositivo "wireless" bajo la tecnología "Bluetooth", haciéndola accesible por cualquier dispositivo capaz de enviar/recibir datos bajo las normas "bluetooth", como ser PCs, notebooks, PDAs, Palm, celulares, etc., eliminando de esa manera el molesto y costoso tendido de cables.

El dispositivo (con un alcance de hasta 100 mts) puede ser configurado como un dispositivo bluetooth "slave" o como reemplazo de un cable RS-232 punto-a-punto. De esta manera pasa a ser un solución "wireless" (sin cables) ideal para aplicaciones industriales, medicina o comercio.

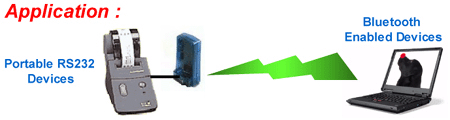

BT5701S Utilización

Caracteristicas Generales:

  • No requiere la instalación de software o driver adicionales para comunicaciones no-windows
  • Configurable como un  dispositivo  Bluetooth Slave o como reemplazo de un  cable RS232.
  • Diseñado con una potencia Clase 1, con alcance de hasta 100 mts
  • Cumple con el standard de Bluetooth SIG 1.2
  • Aprobado por  CE, FCC, ROHS y BQB
  • Soporta el perfil puerto serial ("Serial Port Porfile" - SPP)
  • Soporta velocidades de 1200 bps a 1843200 bps
  • Permite configurar casi todos los parámetros del  puerto RS-232, como velocidad, paridad, bit de parada, etc.

BT5701S

Especificaciones :

Standard: Bluetooth SIG 1.2 Clase 1

Rango de frecuencias: 2.400 ~ 2.4835 GHz (2.4GHz ISM Band)

Antena: Interna embebida

Modo de operación: Slave

Profile Supported: SPP (Serial Port Profile)

Spread Spectrum: Frenquency Hopping Spread Spectrum (FHSS)

Modulación: GFSK

Potencia de emisión: 13 dBm (típica)

Sensibilidad en recepción: -82 dBm (típica)

Alcance: Hasta unos 100 m a cielo abierto

Rango de velocidades soportadas: 1200 bps ~ 1843200 bps (velocidad default 115200 bps)

Parámetros configurables:  Velocidad en baudios, bits de datos, stop bits, paridad, control de flujo (RTS/CTS), nombre del dispositivo, PIN code para apareamiento entre otros

Alimentación requerida: 7,5V/300mA CC (fuente de swithing recomendada)

Dimensiones: 78.6 x 41.2 x 32.8 mm

Weight: 32g

Temperaturas de operación: 0 ~ 55° C

Temperatura de almacenamiento: -20°C/80°C

LED Indicadores: Power, RF Activity
