Este equipamiento, de construcción en extremo sólida y para uso intensivo y riguroso a nivel industrial, ha sido diseñado para la producción de tarjetas de identificación basadas ya sea en banda magnética, chip o ambas modalidades.
El mismo soporta tarjetas de banda magnética que conformen las normas ISO7811 y permitirá ya sea leer, grabar o duplicar las tres pistas de datos definidas por dicha norma.
También tiene la capacidad de procesar tarjetas con chip que conformen las normas ISO7816, sean chips de memoria o del tipo microprocesador.
La banda magnética y el chip pueden ser procesados simultáneamente en la misma pasada de la tarjeta por el sistema via el envío de las secuencias de comandos correspondientes para dichas operaciones.
El equipo no requiere de ningún driver en el equipo host al cual se conecte via un puerto serial RS-232C DB9 estándar, lo cual hace que su utilización sea posible sobre cualquier plataforma hardware y/o software con la única condición que en dicha plataforma haya disponible un puerto serial nativo o un puerto serial generado a partir de un puerto USB por una adaptador como nuestro MT609-2 (USB a serial). En pocas palabras el equipo host podrá ser MSDOS, OS/2, Linux, Mac OS, Windows ( en este caso desde Windows 3.1 a Windows 10 serán soportados) o cualquier otro sistema propietario que sepa gestionar una interface serial.
Por sus características constructivas y por su amplio rango de aceptabilidad de condiciones extremas de operación el equipamiento resulta 100% apto para su uso en ambientes industriales o de producción intensiva y sostenida en el tiempo. O sea resulta ideal para entidades bancarias, financieras, sistemas de salud y todo otro tipo de entidad que use tarjetas de banda magnetica y/o chip para identificar a sus clientes o usuarios y que necesite producir varios miles de dichas tarjetas en una forma segura, confiable y rápida.
Un juego de 33 comandos cuyo formato se detalla en el manual del usuario permite ejecutar todas las operaciones soportadas sobre los distintos tipos de tarjetas incluyendo el modo de enviar los comandos propios de un tipo dado de tarjeta chip. En dicho manual también se especifica el formato y significado de las distintas respuestas que puede dar el MW-4000U a los distintos comandos. (En el caso de las tarjetas chip a este juego de comandos se deberán agregar los comandos propios de cada marca y modelo de tarjeta según la información técnica brindada por el fabricante de la misma y los mismos deberán ser ejecutados según las secuencias y procedimientos de seguridad propios de dicho modelo de tarjeta. Esto podrá requerir en algunos casos la presencia de uno o más lectores de tarjeta chip sobre el sistema host para soportar módulos de seguridad o tarjetas madre).
El sistema tiene capacidad de aceptar tarjetas encurvadas sin bloquearse y aún siendo capaz de leer y grabar sobre las mismas, dentro de un rango de encurvado importante, lo cual permite rescatar la información de tarjetas que el usuario accidentalmente o por mal trato haya deformado.
Características, funcionalidades y especificaciones:
Acepta todo tipo de tarjeta de banda magnética que conforme las normas ISO-7811/1, ISO-7811/2, ISO-7811/3 e ISO-7811/4
Acepta todo tipo de tarjeta chip (memoria o microprocesador) que cumpla con las normas ISO-7816
Puede realizar tanto operaciones de lectura como de escritura sobre las tarjetas antes indicadas
Lee y escribe las pistas 1, 2 y 3 de las tarjetas ISO-7811
Mantiene su durabilidad y alta confiabilidad bajo los mas duros ambientes de operación
Mantiene la velocidad de alimentación y de desplazamiento de la tarjeta regularmente y consistentemente gracias a su electrónica de compensación de voltaje
Soporta tanto tarjetas de banda magnética Lo-Co (baja coercitividad, 300 Oersted) como Hi-Co (alta coercitividad, 4000 Oersted)
Se conecta al sistema host por medio de una interface RS-232C DB9 macho estándar
Acepta conectarse a un puerto USB usando un adaptador de USB a serial como el MT609-2
Es provisto con un cable de conexión serial DB9 hembra a DB9 hembra de 1,80 metros de longitud aprox.
Ofrece un juego de 33 comando muy simples que permiten implementar todas las funciones del equipo
Puede leer y grabar las tres pistas ISO 7811 en forma selectiva de a una por vez
Puede leer todas las 3 pistas en forma simultánea en una sóla operación
Puede grabar las pistas 1 y 3 en forma simultánea en una sóla operación
Si una tarjeta está dentro del dispositivo y se corta la alimentación la tarjeta es expulsada automáticamente
En el caso de presentación del PIN a una tarjeta chip, si dicha presentación falla por suciedad o contaminación de los contactos, la tarjeta es expulsada automáticamente
Las cabezas magnéticas tienen un MTBF mínimo de 700000 ciclos (1 ciclo son dos pasadas para una lectura y una escritura)

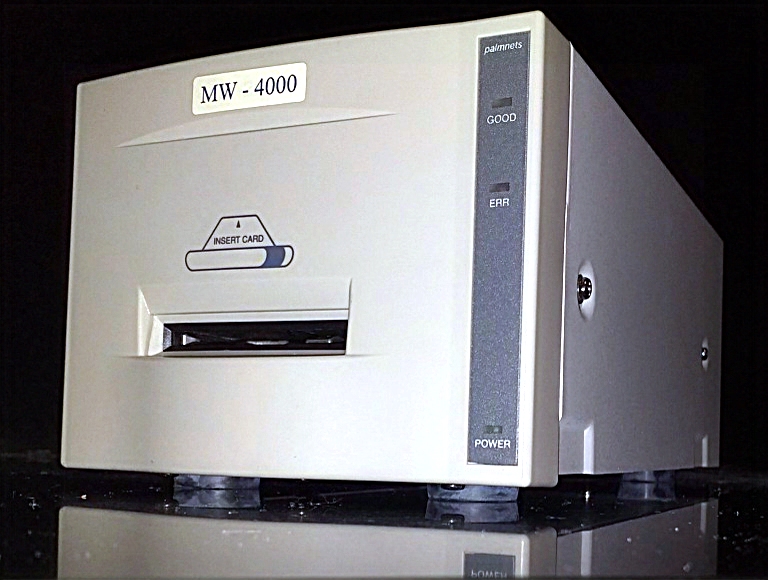

Construido dentro de un gabinete totalmente metálico y una estructura interna del mismo tipo que aseguran alta resistencia y durabilidad.
Dimensiones: 270 mm de profundidad * 143 mm de ancho * 116 mm de alto (108 mm quitando las patas de goma de apoyo)
Tiene integrada una cabeza de 8 pines para conectar al chip de las tarjetas tipo smartcards
Amplia tolerancia para procesar tarjetas encurvadas. Tomando como medida de dicha curvatura la distancia H medida perpendicularmete a la tarjeta entre el plano que normalmente debería tener la tarjeta y el punto más alejado de la parte encurvada, se especifica:
H debe ser menor a 5 mm para que la tarjeta no se atasque dentro del dispositivo
H debe ser menor a 3 mm para que sea posible realizar alguna operación de lectura o escritura
Rango de temperaturas de operación: de 0°C a 50°C - Humedad relativa ambiente entre 20% y 90% sin condensación
Rango de temperaturas de almacenamiento: de -20°C a +70°C - Humedad relativa ambiente menor al 95%
12 hs después de instalado en condiciones operativas no deberían producirse errores funcionales
Resistencia a las vibraciones: Luego de 30 minutos vibrando a 10 Hz con una amplitud de 2 mm en los 3 ejes x,y,z el dispositivo debería presentar exactamente las mismas prestaciones que tenía antes del test.
Alimentación: Corriente alterna de 110~220 V hasta 2A
Consumo máximo 36 vatios
Velocidad de alimentación de las tarjetas: 40 cm/seg +/-20%
Relación de operaciones con error: 1/200 operaciones
Jitter rate se encuentra dentro los valores establecidos por la norma ISO7811:
En escritura menos del 8%
En lectura menos del 12%

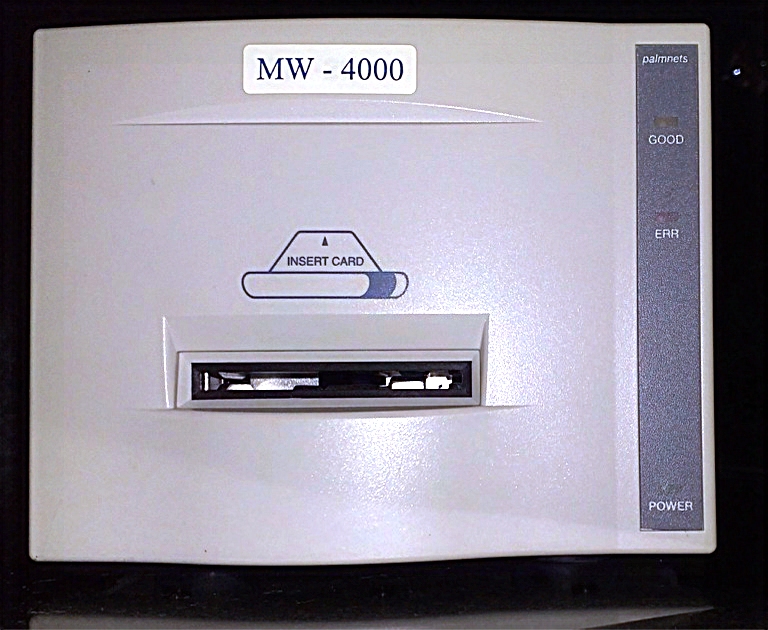

Posee tres leds indicadores sobre el frente del equipo:
Indicador de alimentación (verde)
Indicador de operación ejecutada OK (amarillo)
Indicador de error (rojo)

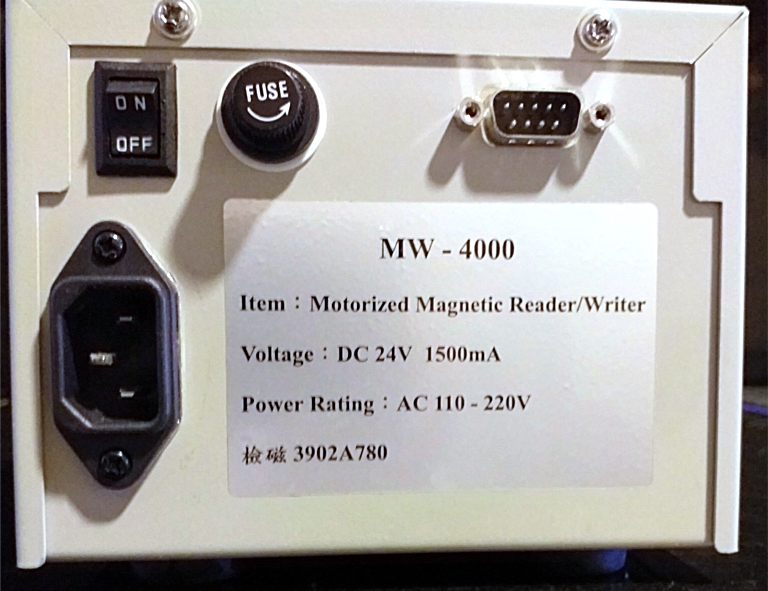

Tiene un conmutador en la parte posterior del equipo para el encendido y apagado del mismo
Ofrece un fusible recambiable sin necesidad de abrir el equipo (fusible rápido de 2 A)
