Bernardo Etcheverry y Asociados - Sistemas de Información SRL


Modelo: Aten ACS-1208A - ACS-1216A

Switch KVM para con una consola (Teclado, Video y Mouse) por PS/2
poder controlar 8 ó 16 equipos o servidores con doble nivel de seguridad
Los equipos pueden conectarse via PS/2 o USB - Hasta 31 KVM pueden ponerse en cascada
Tecnología Aten Master View PRO de alta densidad usando un solo slot en reck de 19"

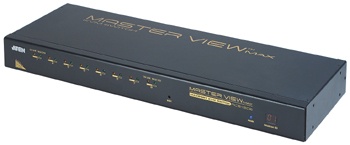

ACS-1208A      ACS-1208A

ACS-1216A      ACS-1216A

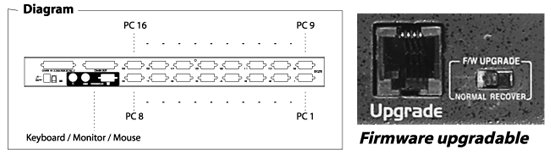

ACS-1216A back panel
KVMs de 8 /16 puertas en tecnología de alta densidad, ocupando una altura de 1U (1 solo slot en racks estándar) permitiendo controlar hasta 512 servidores desde una sola consola

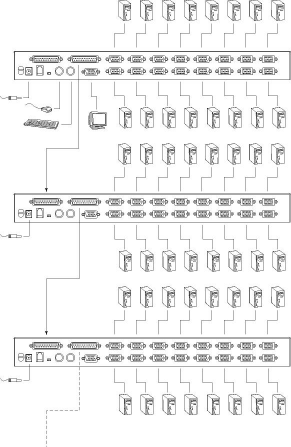

ACS-12xxA esquema conexión


¡Un modo inteligente de ahorrar espacio! Los nuevos KVMs de alta densidad de 8 y 16 puertas ofrecen una muy alta eficiencia para soluciones que necesiten administrar un amplio conjunto de servidores de una red. Utilizando la más avanzada ingeniería con conectores para consolas de alta densidad estos KVM permiten ser instalados utilizando solamente una "ranura" en los racks estándar de un centro de cómputos.

Con muchas nuevas funcionalidades de primer nivel, tales como:
                 * Un totalmente intuitivo control sobre pantalla (OSD = On screen display)
                 * Control por medio de una combinación de teclas (hotkeys) sobre el teclado de la consola
                 * Dos niveles de contraseña, permitiendo tener usuarios con distintos niveles de acceso y seguridad
                 * Su programación interna soportada por flash ROM, lo cual permite su fácil actualización
estos switches son una poderosa solución de KVM, ideales para sala de servidores, centros de datos e inclusive para centro de cómputos coorporativos.

Funcionalidades

Especificaciones

Función ACS-1216A ACS-1208A
PC Conectados Directamente 16 8
Máximo en cascada 512 (32-niveles) 256 (32-niveles)
Selección del equipo activo Combinación de teclas (hotkey), OSD
Conectores Equipos 8/16 x SPDB-15 hembra (amarillos)
Teclado Consola 1 x Mini-DIN-6 hembra (púrpura)
Ratón Consola 1 x Mini-DIN-6 hembra (verde)
Video de Consola 1 x HDB-15 hembra (azul)
Entrada de cascada 1 x DB-25 hembra (negro)
Salida de cascada 1 x DB-25 macho (negro)
Actualización firm 1 x RJ-11 hembra
Botones Reset 1 x semi-oculto en el frente
LEDs Alimentación 1 x Azul al frente
ID de estación 2 de 7 segmentos (amarillos) al frente
Equipo en línea 16 x anaranjado al frente
Equipo activo 16 x verde al frente
Mini llave 1 x 2-posiciones (atrás) para Actualización/recuperación
Emulación de teclado y ratón PS/2
Intervalo de barrido de monitoreo 1 ~ 255 segundos programable
Consumo 9 V CC 8 vatios 9 V CC 7,5 vatios
Resolución video 1920 x 1440, DDC2B
Temperatura de operación 0 ~ 50º C
Temperatura de almacenaje -20 ~ 60º C
Humedad relativa 0 ~ 80% sin condensación
Gabinete Metálico, con accesorio para rack 19"
Peso 2830 gr 2730 gr
Dimensiones (L x A x H) 483 x 155 x 45 mm (19" 1U)
Tipos de cable A los equipos 2L-5201P (1.2m) / 2L-5202P (1.8m) / 2L-5203P (3m)
Cascada 2L-1700 (0.6m) / 2L-1701 (1.8m)

Contenido del paquete:

  1. Dispositivo ACS-12xx
  2. 2 cables 2L-5202P
  3. Cable para actualización de firmware
  4. Fuente de alimentacion
  5. Kit para el montaje en rack
  6. Manual del usuario
