Modelo: X1CB-U-AM-BM18

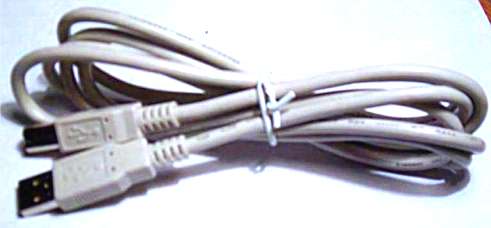

Cable certificado para dispositivos USB 2.0 (o USB 1.x)

Longitud de 1,80 m

Tiene certificación USB-IF, UL, FCC, CE y ROHS

Ideal para la conexión de impresoras e impresoras multifunción




   CB-U2-AM-BM-180

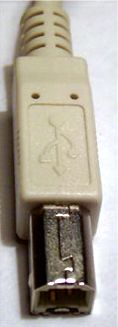

Conector USB tipo A macho Conector USB tipo B macho
Tipo A macho Tipo B macho

El uso de la tecnología USB se ha extendido hoy en día en una forma masiva, tal que prácticamente no queda área de la tecnología de  la información o de la computación hogareña que no haya sido invadida por dispositivos de este tipo o por lo menos que utilicen USB para su conexión con otros equipos, PCs o servidores. En este contexto el contar con los cables adecuados para cada función y de la calidad y prestaciones adecuadas para la misma, es una condición sumamente importante. Por eso es que BETASOFT SRL a partir de las fábricas a las cuales representa ha incorporado en su catálogo aquellos modelos de cables que cubren prácticamente todas las necesidas en la conectividad USB. Todos los cables provistos son aptos y homologados tanto para su uso en USB 1.1 como en USB 2.0., es decir su diseño con triple mallado garantiza una altisima inmunidad al ruido electromagnético y optimo nivel de señal en el extremo de los mismos, tanto en tensión, como en calidad de señal.

Muchos usuarios de dispositivos USB ignoran o desprecian la gran importancia que tienen los cables usados, con lo cual luego se encuentran que sus dispositivos no funcionan o lo hacen en un modo totalmente degradado. Esto le hemos visto hecho una realidad principalmente en los usuarios de impresoras multifunción modernas o de cofres de discos externos, los cuales no logran hacer detectar y trabajar en sus sistemas...Y se vuelven "locos" buscando el problema ya sea en el dispositivo o en su software asociado...cuando realmente el problema está en lo que ellos consideran "un simple cable" ...

Pero realmente un cable USB no tiene casi nada de simple bajo su inocente aspecto. El mismo básicamente suele estar compuesto de 4 hilos conductores, de los cuales dos de ellos se utilizan para la transmisión de datos utilizando la técnica de "guía de ondas" para la cual el cuidar la adecuada disposición relativa de los conductores, su torsionado y mallado es más que importante, como también el poder asegurar que ambos hilos componentes presenten la misma impedancia a las altas frecuencias del USB 2.0, tal que el frente de onda no supere el ángulo de "squeze" (ángulo del frente de onda con el eje de propagación de dicha onda)  que permite la norma USB 2.0 para asegurar que los elementos conectados por el cable guarden la correcta sincronización y no haya problemas de corrupción de datos o pérdida de los mismos. También en dicho diseño es crítico poder asegurar que la inducción de ruidos de medio ambiente electromagnético no supere el límite tolerado de la relación señal/ruido. En este sentido también resulta crítica una adecuada continuidad entre el cable y el conector puesto en su extremo, tal que la pérdida de señal sea mínima. Los otros dos hilos si bien con una función más simple que es la de transmitir la alimentación de 5 V CC al dispositivo conectado, no por eso son menos críticos (y es generalmente en ellos donde fallan la mayoría de los cables que se ven en el mercado local...) pues dado que los mismos deben ser capaces de conducir corrientes de hasta 500 mA, deben tener un cierto grosor mínimo para asegurar que en toda la longitud del cable no haya una caida de tensión que arroje una diferencia superior a la tolerado por la norma.

Por lo tanto la construcción de estos cables es una cosa nada sencilla y también por el mismo motivo es casi imposible cumplir en forma razonable con todos los requisitos para cables de más de 2 metros y por tal motivo la norma USB 2.0 aconseja dicha longitud como el máximo para cables USB 2.0 que no tengan algún medio de amplificacion y ecualización incorporado al cable (o sea para lo que se conocen como cables pasivos como el presentado en esta página)

Con el objetivo de no hacer esta página excesivamente larga y dificultosa de leer le sugerimos al lector que quiere conocer más sobre el tema visite el sitio de la USB-IF entidad responsable de emitir y mantener las especificaciones USB.

Y si quiere ver un breve resumen que le permita saber como elegir un buen cable como el presentado en esta página lea nuestra nota técnica sobre el tema haciendo clic AQUI

Si bien el cable se puede utilizar con todo dispositivo USB que ofreca un receptáculo tipo B estándar para la conexión al host, el mismo es ideal para impresoras multifunción que ofrecen habitualmente dicho tipo de receptáculo. Y de igual manera deben ser usados con cautela en los casos de cofre de discos externos que no tenga una fuente de alimentación externa o sea que se alimenten desde el puerto USB, pues los discos suelen tener alto consumo de corriente y usando este cable el mismo puede resultar muy largo y presentar una caida de tensión no compatible con el funcionamiento estable del disco.

Características del cable ofrecido:
