Modelo: CB-SA2-SA-015
(Lycom KB-109P2)
Cable de datos SATA de 15 cm de longitud
para convertir un conector eSATA macho con receptáculo tipo "I" a un
conector SATA macho con receptáculo tipo "L"
Permite
poder conectar un dispositivo SATA estándar (HDD, SSD, CD, DVD, etc.) al
extremo de un cable eSATA

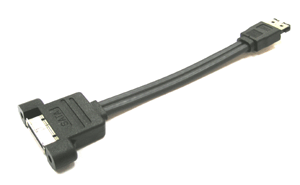

![Cable Convertidor de eSATA a SATA de 15 cm](../../../../images/Family9x/CB-SA2-SA-015.gif)
La
selección de los cables del tipo y calidad requeridos es muy importante para el
correcto armado de un PC o Servidor. Como hemos resaltado en otras páginas de
nuestro sitio mucha gente piensa en ellos como en "simples cables" y
ese suele ser uno de los más graves errores que se cometen: Un cable no tiene
por lo general nada de simple y su concepción y diseño consume meses y hasta
años de trabajo de importantes grupos de ingenieros y técnicos para obtener
los resultados esperados en el uso del mismo. Por ésto es muy importante
al comprar cables para su equipo el mirar muy bien las especificaciones y
certificaciones que el producto ofrece y si las mismas no le son informadas
evite comprar a ese proveedor si quiere evitar dolores de cabeza.
El
cable presentado en esta página es un cable de alta calidad y certificado que
permitirá conectar cualquier dispositivo SATA (por lo general discos HDD, SSD,
unidades de CD o DVD) en forma externa usando al mismo como prolongación de un
cable eSATA.
Ideal
para ser usado en combinación con el cable CB-SA2-100
presentado en nuestro sitio.
Tambien
usado en forma interna permite convertir un puerto SATA del motherboard o
controladora SATA agregada. en un puerto eSATA fijado al backpanel del PC o
Servidor (a tal fin el extremo con el receptáculo eSATA tipo "I"
ofrece los correspondientes agujeros roscados de fijación )
Caracteristicas y
Especificaciones:
- Tiene en un extremo un conector macho SATA receptáculo tipo "L"
de 7 pines que según cual sea la utilización (externa o interna) que se le
de a éste cable, permitirá conectar el mismo a un dispositivo SATA
cualesquiera o en otro caso a un puerto SATA del motherboard o de una
controladora de expansión SATA.
- En el otro extremo ofrece un receptáculo eSATA tipo "I" que
permitirá la conexión de un cable eSATA como el CB-SA2-100
. Dicho receptáculo tiene "las orejas con agujeros roscados" que
permitirían fijarlo al backpanel del equipo cuando se lo usa internamente
para generar un puerto eSATA a partir de un puerto SATA.
- Longitud del cable de alta calidad de 15 centímetros
- Fabricado con un cable certificado COMAX 80° C 30 V VW-1 compuesto
por 2*(26AWG/1 par+A+D+M+A+B):
- Conductores: un par 26AWG de cobre torcionados y estañados
- Aisladores HDPE, FOAM PE, FOAM PP
- Blindaje por medio por medio de una cinta de Mylar aluminizada
auto-adhesiva
- Un mallado con una cobertura mínima del 85% hecho con hilos de cobre
estañado
- una cubierta de 80° C PVC OD 3,7 mm*9,4 mm +/-0,2 mm
- Conectores con:
- un alojamiento (housing) fabricado en TPC UL 94V-0 + fibra de
vidrio
- Terminales de aleación de cobre
- Contactos de cobre fosforado recubierto de 50 u” de niquel y
terminado con un baño de 15 u” de oro industrial
- Características eléctricas del cable:
- Impedancia de 100 ohms +/- 15 ohms
- Atenuación de 6 dB máximo con frecuencias de 10 Mhz a 450 Mhz
- Crosstalk máximo de -26 dB en el rango de frecuencias de 10 Mhz a 450
Mhz
- Intra pair skew (demora diferencial de la señal dentro de un par) 10
pcs máx
- Rise time máx de 85 ps
- Cumple con certificaciones FCC, CE, BSMI, UL y ROHS
