Modelo: EK-112
Adaptador de 2 tarjetas Compact Flash: Tipo I + Tipo I ó II (o MD)
a una Ranura ExpressCard/34

Compact Flash a ExpressCard
Lector de CF por ExpressCard

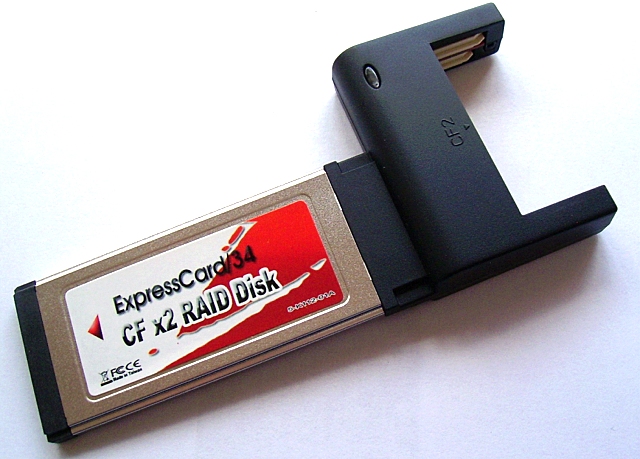

EK-112

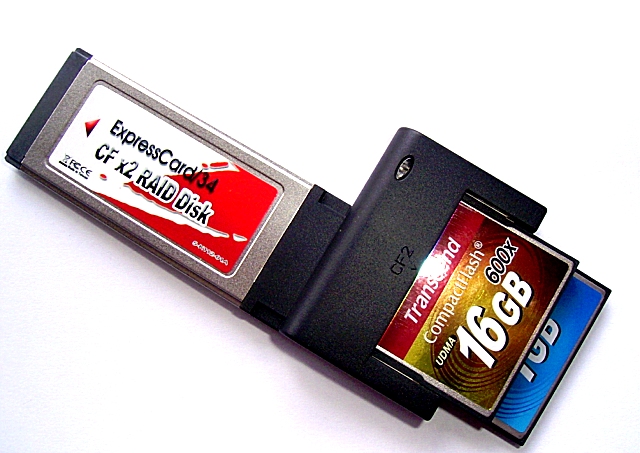

EK-112 con 2 CF

Este dispositivo ha sido diseñado para ser utilizado en equipos (Notebooks, Netbooks, PCs de escritorio, Servidores) que estén dotados con una ranura del tipo ExpressCard (ExpressCard/34 o ExpressCard/54) y el mismo permite contar sobre dichos equipos con:

  • Un lector dual de tarjetas CF para la descarga de fotos u otras informaciones que se puedan haber almacenado en tarjetas Compact Flash tanto tipo I como tipo II o un Microdrive (MD)

  • Dos unidades de disco duro de estado sólido basados en tarjetas Compact Flash para el almacenamiento de cualquier tipo de información o programas como se haría con un disco cualesquiera conectado al equipo

  • Lograr extrema performance y confiabilidad armando un RAID con las tarjetas CF insertadas en el mismo. En este modo de operación el dispositivo soporta tanto Raid 0 (streaping) buscando alta performance, Raid 1 (mirror) buscando alta confiabilidad o Raid BigDrive (JBOD) buscando altos volúmenes de almacenaje en una única unidad lógica.

  • Una unidad booteable conteniendo el Sistema Operativo sobre un soporte removible, de fácil mantenimiento y sustitución en caso de necesidad

  • Una combinación de todas las facilidades anteriores de acuerdo a la necesidad de cada usuario del equipo

El mismo provee dos ranuras Compact Flash cumpliendo plénamente los estándares CF 4.x y UDMA. Una de dichas ranuras podrá albergar tarjetas CF Tipo I y Tipo II, así como un microdrive (MD), mientras que la otra ranura ha sido diseñada para albergar tarjetas CF Tipo I.

La tarjeta EK-112 se conecta al bus ExpressCard utilizando una conexión de 1-Lane de 2,5 Gbps del bus PCI-e (PCI Express) (es decir no es un dispositivo basado en USB como otras ofertas del mercado), lo cual además de permitir brindar las funcionalidades plenas de un disco duro del sistema (booteable, RAID, etc.) que se enunciaron antes, permite alcanzar velocidades de transferencia donde el único límite lo impone el tipo de tarjeta CF utilizada y eso equivale hoy en día hablar de velocidades muy superiores a los 80 Mbytes/seg con tarjetas Transcend 600x soportando modos UDMA tan altos como UDMA 6.

El dispositivo puede operar tanto en sistemas operativos Windows de 32 bits como de 64 bits y es provisto con todos los drivers y software que permite tal tipo de operación. Esto incluye un utilitario GUI para la configuración y administración de las facilidades RAID ofrecidas, como las imágenes de los disquetes de instalación con los drivers necesarios para poder implantar un Sistema Operativo sobre las tarjetas CF.

En pocas palabras, el dispositivo puede ser utilizado a un nivel tan simple como un básico lector de tarjetas CF hasta un complejo sistema RAID soportando el arranque del sistema en los sistemas operativos soportados





Caracteristicas y Funcionalidades:



  • Acepta tarjetas Compact Flash tipos I, tipo II y Microdrive

  • Provee dos ranuras CF totalmente independientes (una tipo II( que acepta CF tipo I, tipo II y MD), la otra tipo I)

  • Soporta tarjetas CF especificación CF Rev. 4.x (UDMA hasta UDMA 6)

  • Plug&Play soportado

  • Soporta "hot swap" tanto del adaptador en el PC (si la ranura del PC lo soporta) como de la CF en el adaptador

  • Soporta 3 tipos diferentes de RAID (drivers y software GUI provistos):

    • Raid 0

    • Raid 1

    • BigDrive (JBOD)

  • Soporta la instalación de un Sistema Operativo sobre las tarjetas insertadas y también el arranque (booteo) de dicho sistema operativo desde el dispositivo (deben usarse tarjetas CF que acepten particionado y booteo, o sea aquellas que se denominan normalmente tarjetas CF Industriales)

  • Factor de forma PCMCIA ExpressCard/34

  • Apto para las modernas Notebooks con ranuras ExpressCard34/54

  • Cumple plenamente las especificaciones para ExpressCard operando sobre PCI-e Rev. 1.0a (velocidades de transferencia sobre el link hasta 2,5 Gbps)

  • Permite las operaciones tanto en modo PIO como UDMA (éste último si soportado por la tarjeta)

  • Alta velocidad de transferencia en lectura y escritura de hasta 133 Mbytes/seg en modo UDMA

  • Cumple con las especificaciones CE y FCC

  • Cumple con el máximo nivel de normas ROHS de protección del ambiente, no conteniendo sustancias contaminantes del mismo

  • Soporta tarjetas de alta capacidad por arriba de las capacidades hoy disponibles en el mercado (128 Gb)

  • No requiere de ninguna alimentación adicional externa (se alimenta del propio bus)

  • Soportado por Windows 2000, Windows XP, Windows 2003 Server, Windows Vista, Windows 7, Windows 8, Windows 8.1 y Windows 10

  • Soporta operación tanto en 32 bits como en 64 bits (Windows XP y posteriores)

  • Drivers para los Sistemas Operativos soportados provistos con el dispositivo

  • Chipset utilizado: Puente PCI-e a PATA JMicron Technologies JMB368 cuya hoja de especificaciones puede ver en:
    http://www.jmicron.com/PDF/JMB368/JMB368.pdf

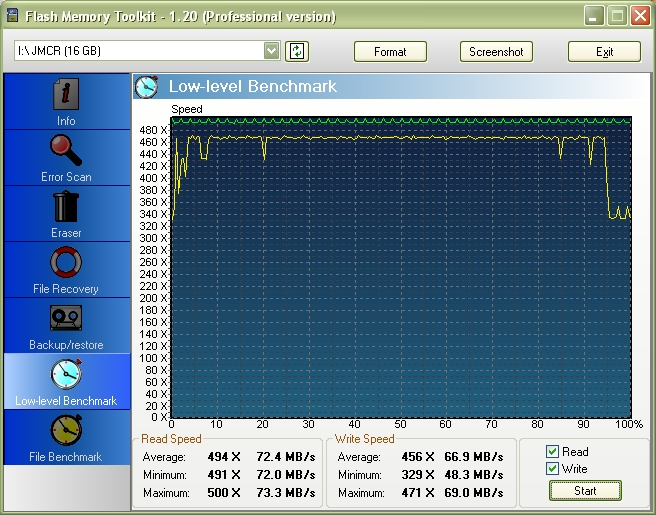

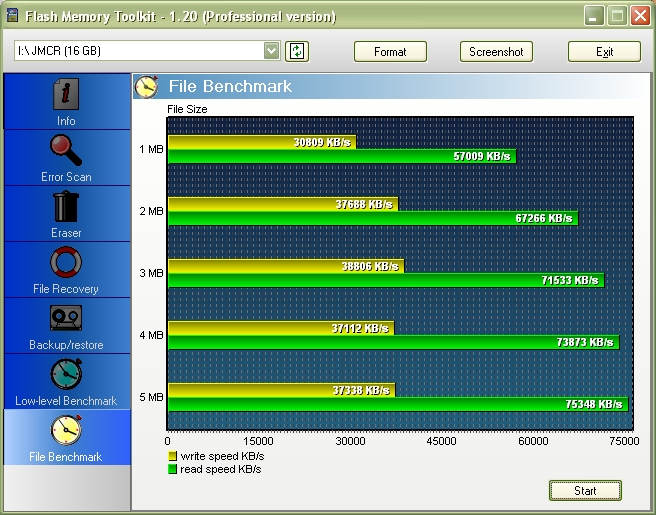

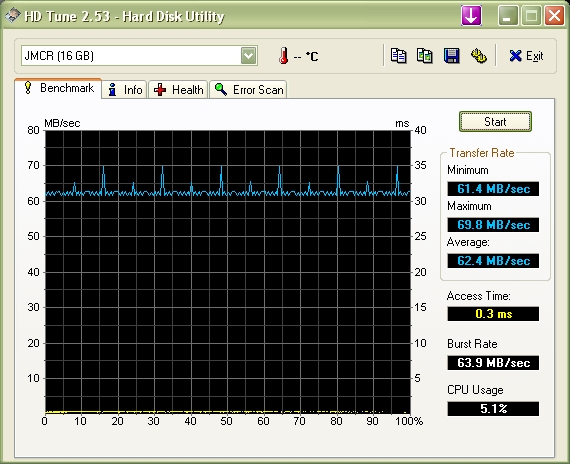

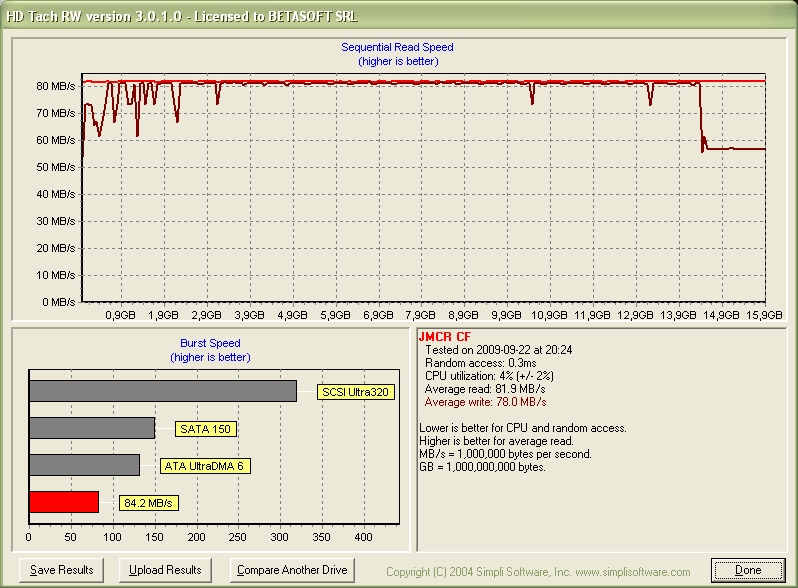

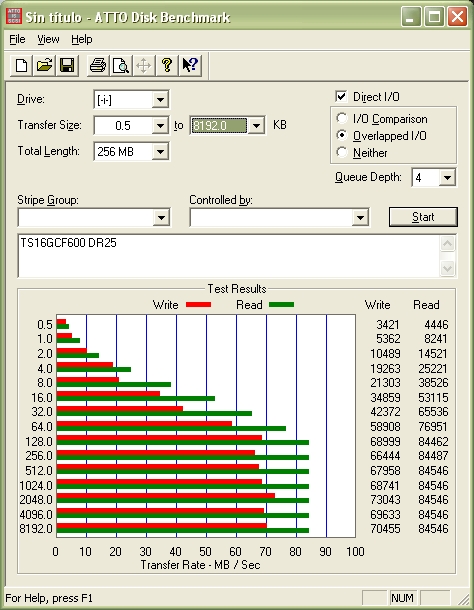

Benchmarks:

EK-112 bench1

EK-112 bench2

EK-112 bench3

EK-112 bench4

EK-112 bench5


Aplicaciones:

  • Permitir la explotación de datos almacenados por dispositivos digitales y otros en tarjetas CF

  • Dotar de un disco de estado sólido a equipos provistos con ranuras ExpressCard

  • Poder utilizar distintos sistemas operativos en forma fácil y flexible en notebooks y netbooks con ranuras ExpressCard

  • Realizar la copia física de tarjetas CF a muy alta velocidad

Contenidos del Paquete:

El producto es entregado en su caja original de fábrica, la cual contiene:

  • Adaptador EK-112 adaptador ExpressCard/34 para 2 tarjetas CF

  • CDROM con drivers, utilitarios y aplicación de gestión de RAID (GUI)

  • Manual del usuario
