Modelo: USB2HDMI-U3 (VideoHome ViewHD-U3)

Controladora de video HDMI vrs. 1.3 por puerto USB 3.0

(Adaptador de HDMI a USB)


Soportando resoluciones de video de hasta 2048*1152 (formato 16:9)
o 1920*1200 (formato 16:10) y 6 canales de audio HD

Basada sobre el Chipset DisplayLink DL-3500 Series - Compatible también con USB 2.0

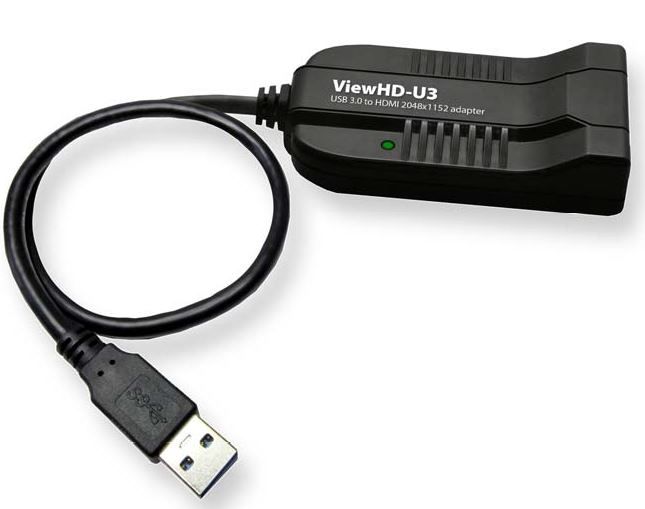

ViewHD-U3

Por medio de este compacto dispositivo Ud podrá agregar un puerto HDMI 1.3  a su PC o notebook utilizando un puerto USB 3.0 de la misma (eventualmente un puerto USB 2.0 pero con menor prestaciones). Dicha puerto funciona plenamente como una controladora HDMI de resoluciones tan altas como 2048*1152 (16:9) ó 1920*1200 (16:10) y color de alta calidad con una profundidad de color de hasta 32 bits, aceptando la conexión de todo tipo de monitor con entrada HDMI (CRTs, TVs, LCDs, paneles LED) sobre los cuales se podrá desplegar texto, gráficos, imágenes y video de extrema calidad y definición.


Este dispositivo ha sido diseñado por VideoHome de Taiwán siguiendo los patrones de alta calidad, saber hacer y alta tecnología que han hecho de dicho fabricante uno de los líderes mundiales en el procesamiento de video, todo ello reforzado por la selección de los componentes más modernos y sofisticados existentes en el mercado para cada tipo de aplicación. Este producto no es la excepción y el mismo ha sido basado en un chipset DisplayLink DL-3500  que asegura la perfecta conversión del video digital transmitido via USB 3.0 SuperSpeed (5 Gigabits/seg) en video HDMI con una compresión DL3, el cual se complementa con una memoria SDRAM DDR2 de 512 Mbits (NT5TU32M16DG-BE fabricada por Nanya de Taiwán) utilizada como memoria de video ultrarápida para el soporte de la composición y manipulación de las imágenes haciendo que las mismas se desplieguen suavemente y sin interrupciones o saltos. Como una resultado de esta suma de excelencias Ud podrá reproducir en el monitor conectado a un USB2HDMI-U3 películas de alta definición desde un DVD conectado a su equipo o via streaming, mientras podrá seguir trabajando en el monitor principal en sus tareas habituales.

Un monitor conectado vía un USB2HDMI-U3 podrá ser configurado tanto sea como el monitor primario de su equipo** como un monitor secundario. Cuando utilizado como monitor secundario el mismo puede ser declarado como un "espejo" del monitor primario (o sea mostrará la misma información que el monitor primario) o como una extensión de escritorio Windows de dicho monitor primario. En éste último caso dicha extensión se la puede utilizar para separar salidas de distintas o una misma aplicación, así como para armar un "panel" multipantalla para componer una imagen de gran tamaño usando varias pantallas. Estas extensiones podrán ser configuradas en cualquier posición relativa con respecto al monitor principal (a los costados, arriba o abajo e inclusive en las esquinas), todo muy simplemente via la configuración de pantallas múltiples del Windows. Los siguientes diagramas ejemplifican dichas situaciones:

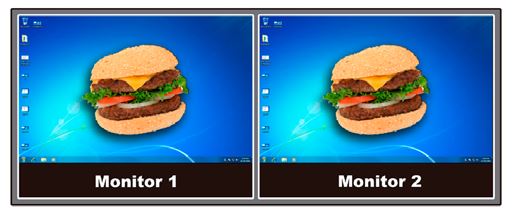

Display secundario como espejo del primario



ViewHD-U3 operando modo espejo

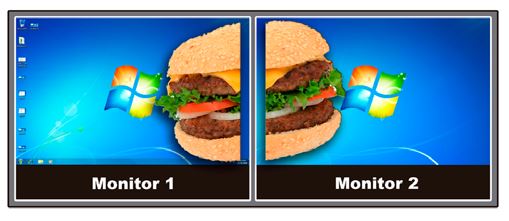

Display secundario como extensión del primario

ViewHD-U3 operando como escritorio extendido

Adicionalmente a los usos básicos indicados en los ejemplos precedentes, por medio del panel de control de los drivers (accesible desde un ícono agregado a la bandeja de notificaciones del Windows), Ud. podrá decidir la orientación de la imagen en cada monitor gestionado y que la imagen se presente en un dado monitor rotada 0, 90°, 180° o 270° como se muestra en los diagramas de ejemplo siguientes:

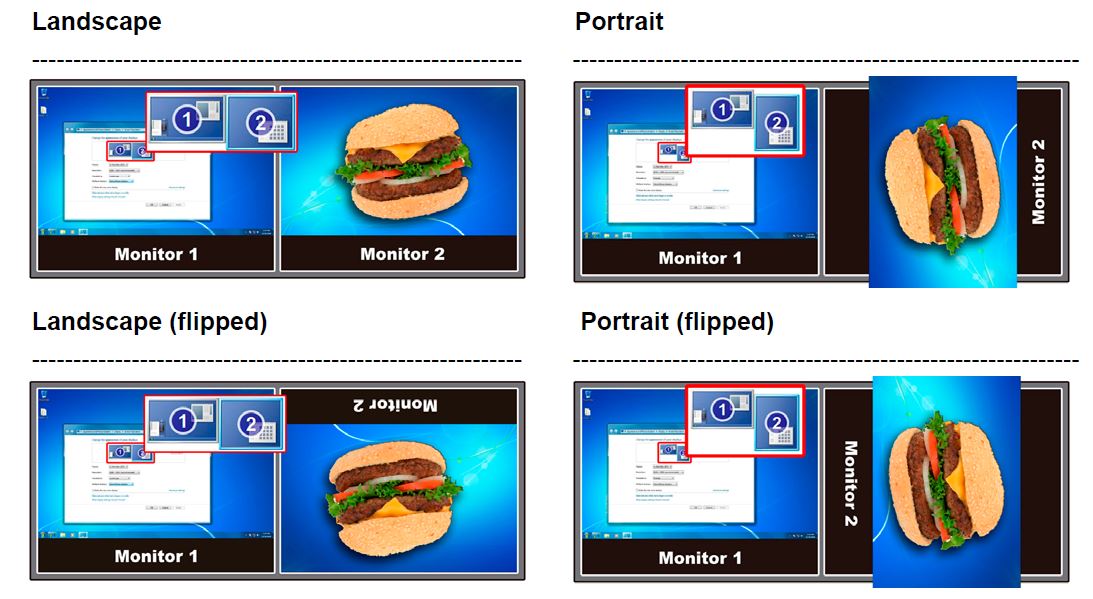

Rotación de las pantallas

ViewHD-U3 orientaciones de pantalla

También se podrá deshabilitar desde el menú de control la salida de video sobre cualquiera de los monitores:

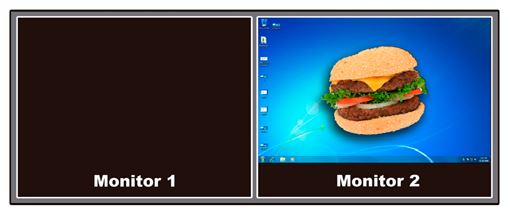

ViewHD-U3 monitor 1 Off

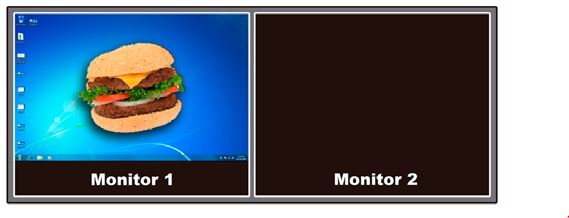

              ViewHD-U3 monitor 2 Off

Muchas otras operaciones pueden ser realizadas desde el citado panel de control además de las citadas. Entre ellas se podrá cambiar la resolución de un monitor extendido, la profundidad de color en el mismo, cambiar el foco de un display a otro, la luminosidad de cada monitor, definir cual será la pantalla principal, escalar el tamaño de texto, objeto, aplicaciones y otros elementos en cada monitor, etc.

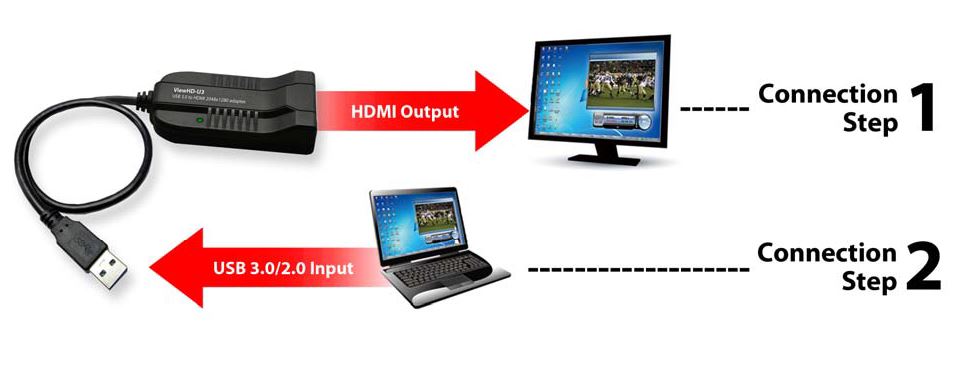

En cuanto a la instalación la misma es extremadamente sencilla y totalmente plug&play y en muchos equipos se puede hacer sin necesidad de reiniciar el mismo. Bastará con instalar primero los drivers (provistos en un CD o por descarga desde nuestro sitio), luego debe conectarse el monitor HDMI al USB2HDMI-U3 y encender dicho monitor y finalmente se debe conectar el dispositivo al puerto USB. Más sencillo imposible.

ViewHD-U3 connection steps

Nota:
   El funcionamiento exacto de cada una de las funciones antes expuestas y el modo de gestionarlas puede variar levemente de acuerdo al Sistema Operativo utilizado y la plataforma hardware sobre la cual se utilice.



Caracteristicas y Especificaciones:

ViewHD-U3 box

Requerimientos Sistema:

Aplicaciones:

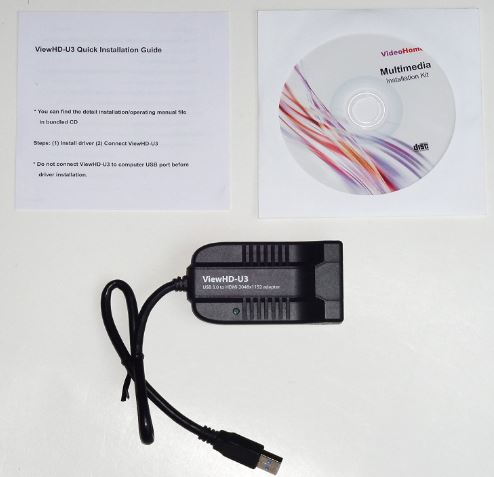

Contenido del paquete:

ViewHD-U3 contents
